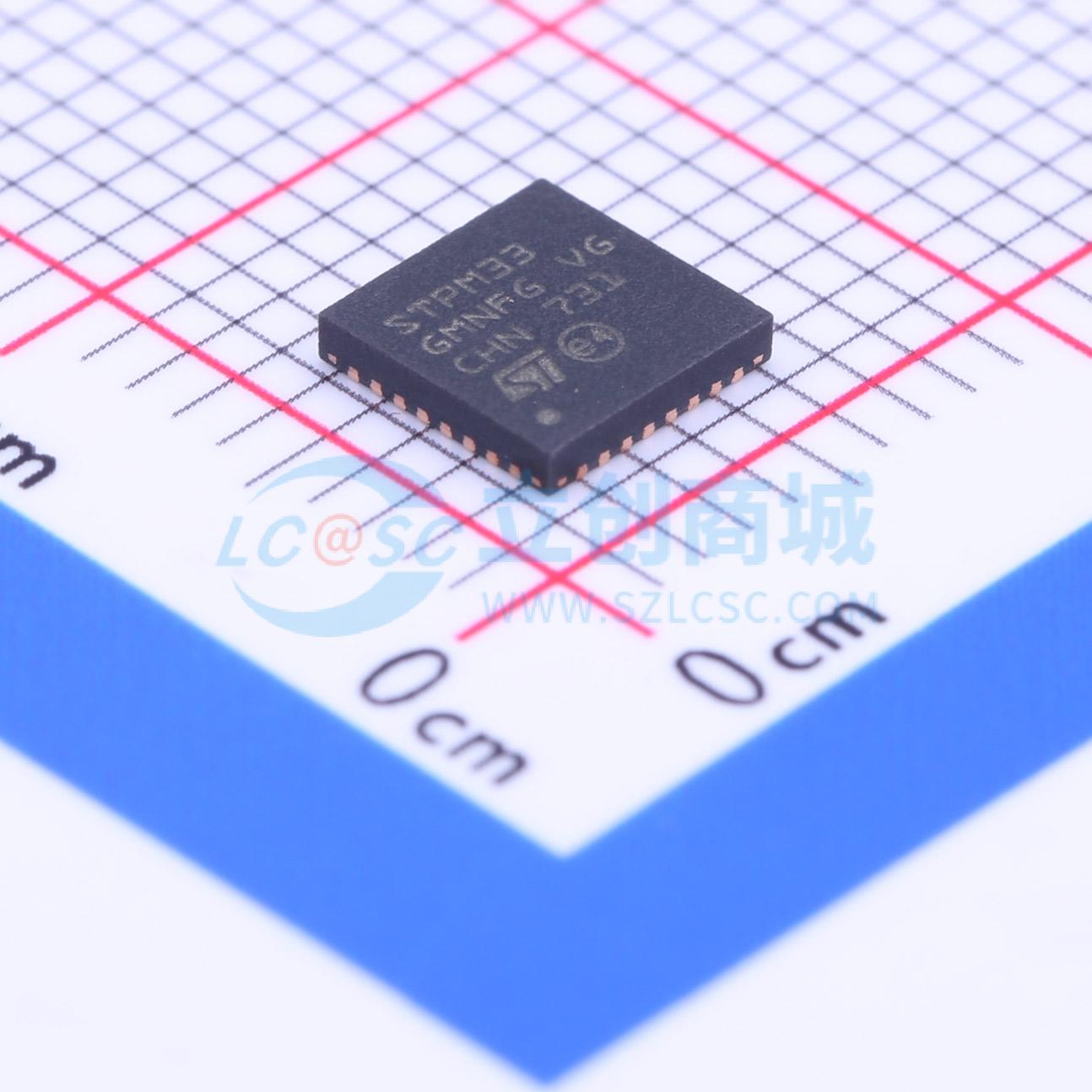

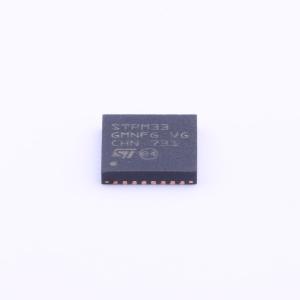

STPM33TR

STPM3x是一款专用标准产品（ASSP）系列，专为使用罗氏线圈、电流互感器或分流电流传感器的电力线系统中的功率和能量高精度测量而设计。STPM3x可提供瞬时电压和电流波形，并计算电压和电流的均方根（RMS）值、有功功率、无功功率、视在功率和能量。STPM3x是一个混合信号集成电路（IC）系列，由模拟和数字两部分组成。模拟部分包括多达两个可编程增益的低噪声、低失调放大器和多达四个二阶24位Σ-Δ模数转换器（ADC）、两个具有独立温度补偿的带隙电压基准、一个低压差稳压器和直流缓冲器。数字部分包括数字滤波级、硬连线数字信号处理器（DSP）、输入数据前端（DFE）和串行通信接口（UART或SPI）。STPM3x完全可配置，允许在整个电流动态范围内进行单点快速数字系统校准。

• 有功功率精度：在5000:1动态范围内误差<0.1%；在10000:1动态范围内误差<0.5%。超过50 - 60 Hz的EN 50470-x、IEC 62053-2x、ANSI 12.2x交流电表标准要求
• 无功功率精度：在2000:1动态范围内误差<0.1%
• 双模式视在能量计算
• 瞬时和平均功率均方根以及瞬时电压和电流
• 欠压和过压检测（骤降和骤升）与监测
• 过流检测与监测
• 具有可编程循环冗余校验（CRC）多项式验证的UART和SPI串行接口
• 可编程LED和中断输出
• 四个独立的24位二阶Σ-Δ ADC
• 两个可编程增益斩波稳定的低噪声、低失调放大器
• -3 dB带宽为3.6 kHz
• Vcc电源范围为3.3V ± 10%
• 电源电流Icc为4.3 mA（STPM32）
• 输入时钟频率为16 MHz，可使用晶振或外部源
• 双精密电压基准：1.18 V，具有独立可编程温度系数（TC），典型值为30 ppm/℃
• 内部3 V（典型值）低压差稳压器
• QFN封装
• 工作温度范围为-40 ℃至+85 ℃
