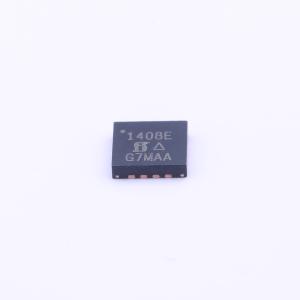

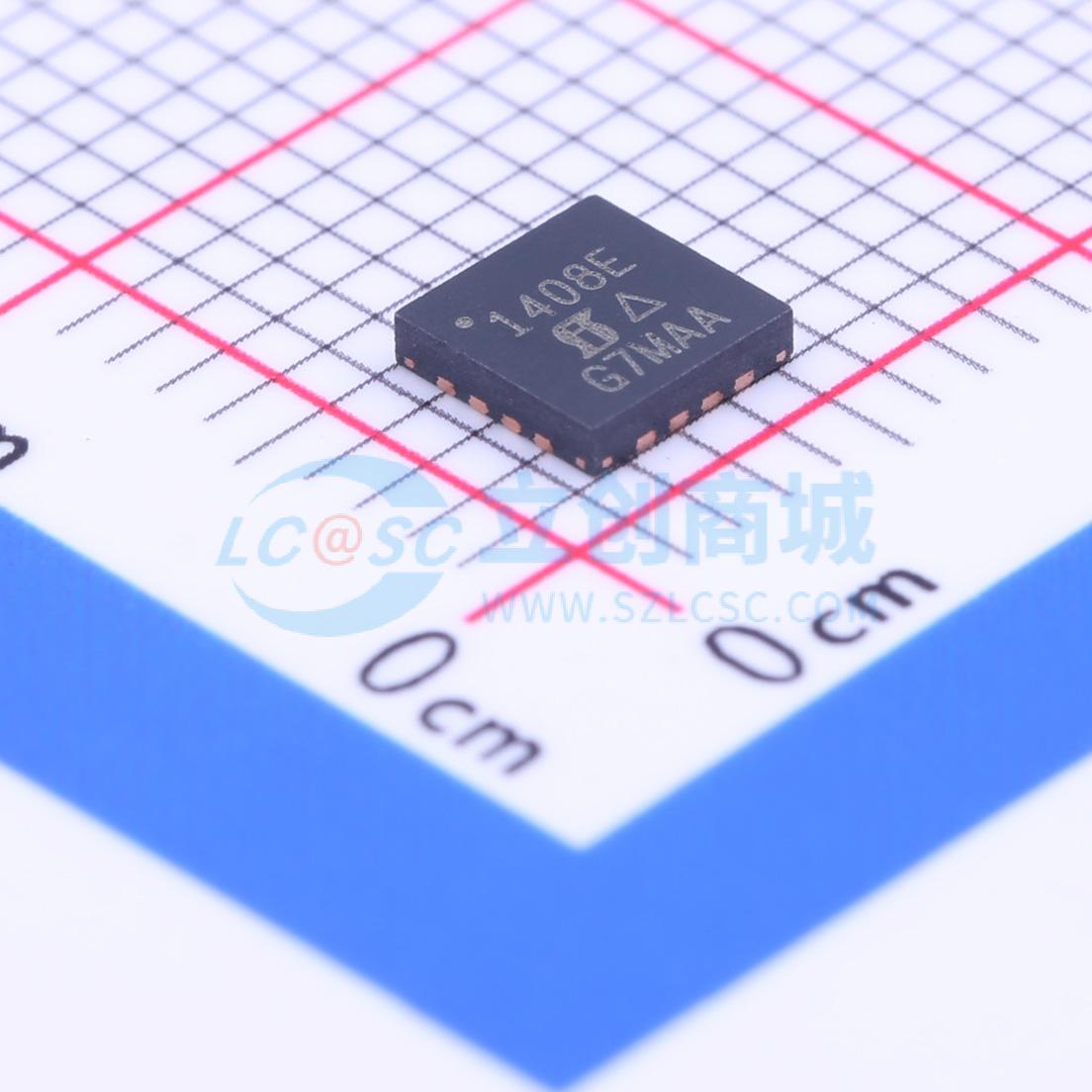

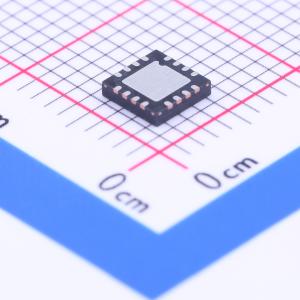

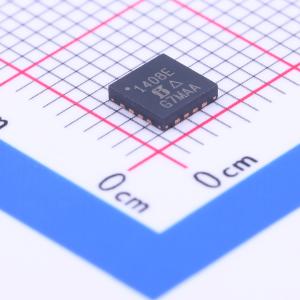

DG1408EEN-T1-GE4

DG1408是一款精密模拟多路复用器，包含八个单端通道。DG1409是一款双四路单端通道模拟多路复用器。DG1408和DG1409采用新型CMOS工艺制造，导通电阻低至3.2 Ω。在整个信号范围内，低且平坦的电阻特性可实现出色的线性度和低信号失真。新型CMOS平台还确保了超低功耗、最小化的寄生电容和低电荷注入。 DG1408和DG1409可采用4.5 V至24 V单电源供电，也可采用±4.5 V至±15 V双电源供电。DG1408通过3位二进制地址（A0、A1、A2）将八个输入之一连接到公共输出。DG1409通过2位二进制地址（A0和A1）将两个多路复用器的四个输入之一连接到公共输出。先断后通的开关动作可防止相邻通道之间出现瞬间串扰。该器件无需VL逻辑电源，所有数字输入均具有0.8 V和2 V的逻辑阈值，以确保与低压TTL/CMOS兼容。结合紧凑的封装，使其非常适合电池供电系统。 DG1408和DG1409的导通通道可在两个方向上同样良好地传导信号。在关断状态下，每个通道可阻断高达电源轨的电压。使能（EN）功能允许用户将多路复用器/解复用器复位为所有开关断开状态，以便堆叠多个器件。 低插入损耗和低失真的卓越性能使该器件非常适合在广泛的应用中进行信号切换和替代继电器。 DG1408和DG1409采用符合RoHS标准、无卤的4 mm×4 mm QFN16封装。

• 最大电源额定值35 V
• 25 ℃时典型导通电阻3.2 Ω，最大导通电阻4.7 Ω
• 导通电阻平坦度0.5 Ω
• 通道间导通电阻匹配度：0.2 Ω
• 最大连续电流250 mA
• 支持单电源和双电源工作
• 在±15 V、+12 V和±5 V条件下进行全面规格测试
• 集成VL电源
• 低电压逻辑兼容输入，VIH = 2 V，VL = 0.8 V
• 先断后通（BBM）开关
• 低寄生电容：DG1408，CS(off)=14 pF，CD(on)=123 pF；DG1409，CS(off)=14 pF，CD(on)=81 pF
• 轨到轨信号处理能力
• 4 mm×4 mm QFN16封装

• 医疗保健设备
• 数据采集系统
• 工业控制与自动化
• 测试与测量设备
• 通信系统
• 电池供电系统
• 采样保持电路
• 音频和视频信号切换
• 继电器替代
