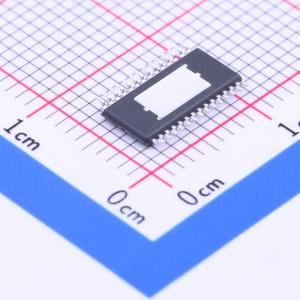

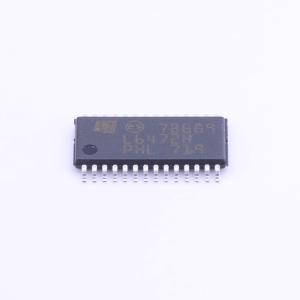

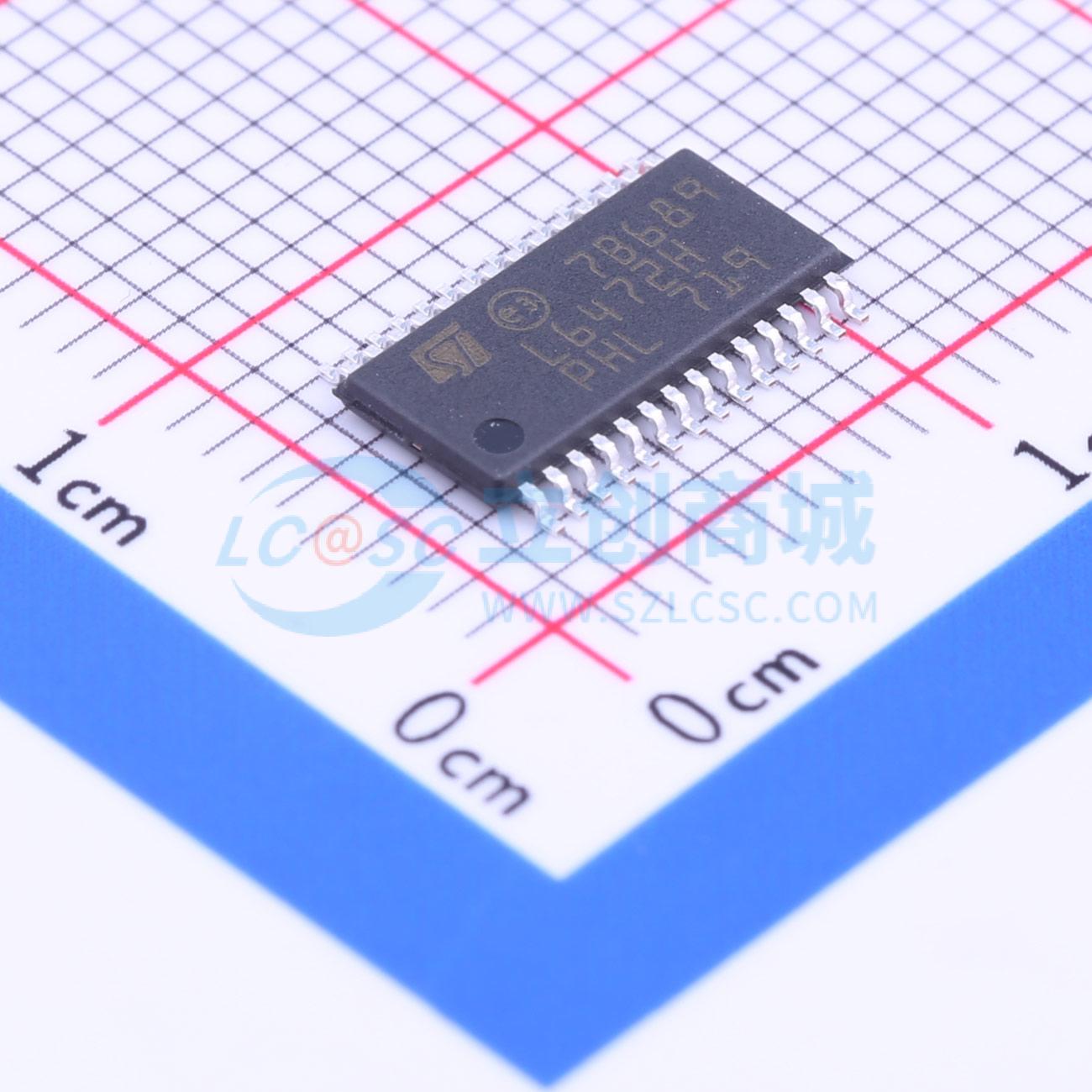

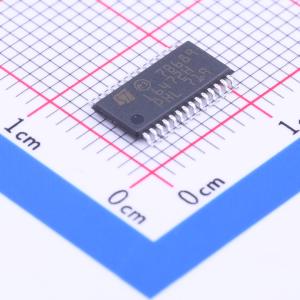

温馨提醒：图片仅供参考，商品以实物为准
L6472H
L6472H
- 描述
- 采用运动引擎和SPI的完全集成微步进电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6472H
- 商品编号
- C222397
- 商品封装
- HTSSOP-28-EP-4.5mm
- 包装方式
- 管装
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 8V~45V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 3A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 550mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 内置电荷泵；热警告；过流保护；死区/直通保护；防止电机失步功能；过温保护；欠压锁定 |
商品特性
- 工作电压：8 - 45 V
- 输出峰值电流：7.0 A（3.0 A RMS）
- 低RDS(on)功率MOSFET
- 可编程速度曲线
- 可编程功率MOSFET开关速率
- 最高1/16微步进
- 带自适应衰减的预测电流控制
- 非耗散式电流检测
- SPI接口
- 低静态和待机电流
- 所有功率MOSFET上的可编程非耗散式过流保护
- 两级过温保护
应用领域
- 双极步进电机
