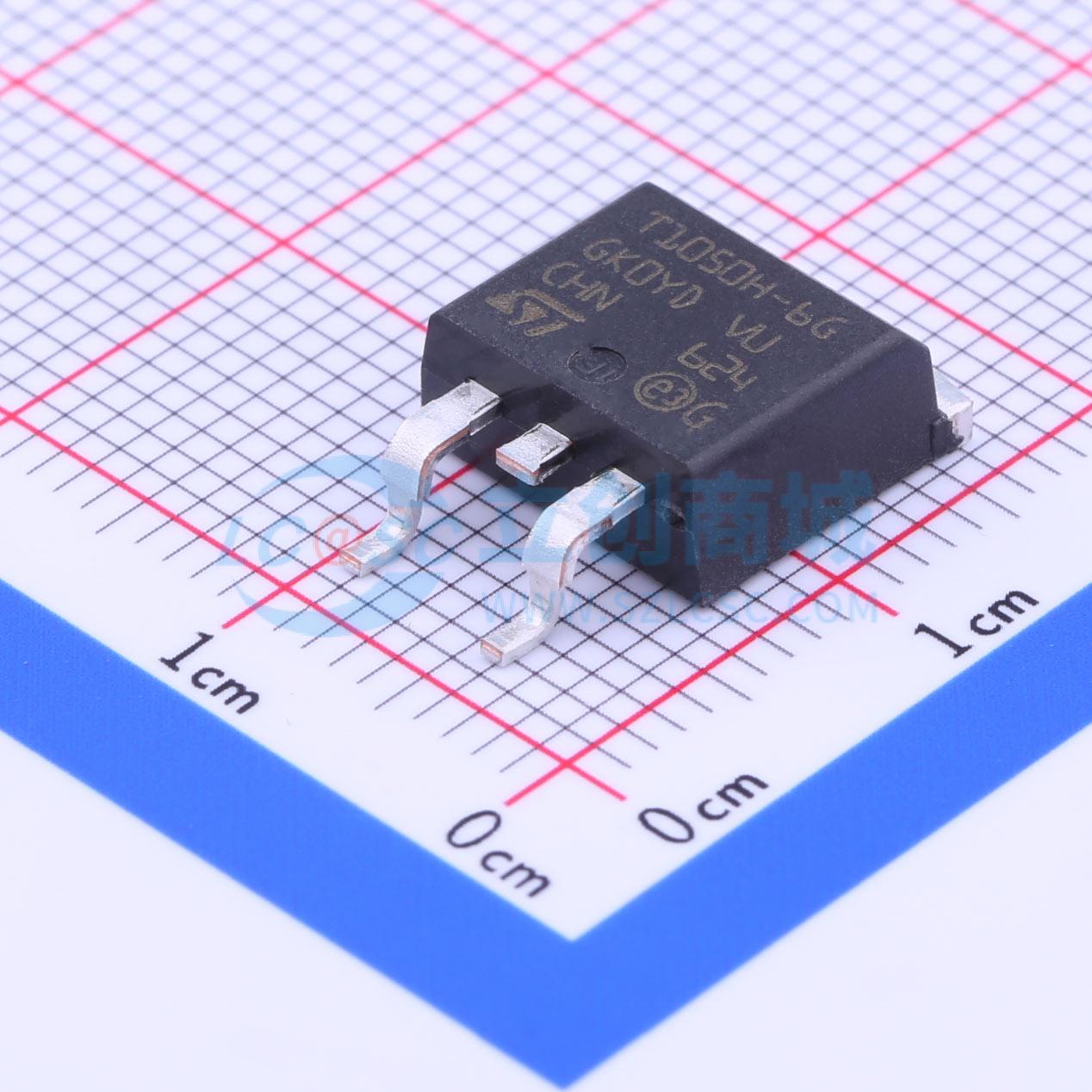

T1050H-6G-TR
1个双向可控硅 600V 75mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10 A - 600 V - 150 °C H系列三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- T1050H-6G-TR
- 商品编号
- C222401
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.873克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 10A | |
| 浪涌电流 | 100A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 75mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
T1035H和T1050H双向可控硅系列有通孔或表面贴装封装，适用于通用市电交流开关。通过使用内部陶瓷垫，T10xxH-6I提供电压绝缘（额定值为2500V rms）。
商品特性
- 中等电流双向可控硅
- 最高结温150℃关断换相
- 采用夹片键合的低热阻
- 三象限换相能力
- 封装符合RoHS（2002/95/EC）标准
- UL认证
应用领域
- 特别设计用于高功率密度或通用电机应用，如吸尘器和洗衣机滚筒电机
- 10A双向可控硅在高达150℃的结温下提供开关能力
- 与传统双向可控硅相比，根据给定结温下的性能，散热器可以减小
