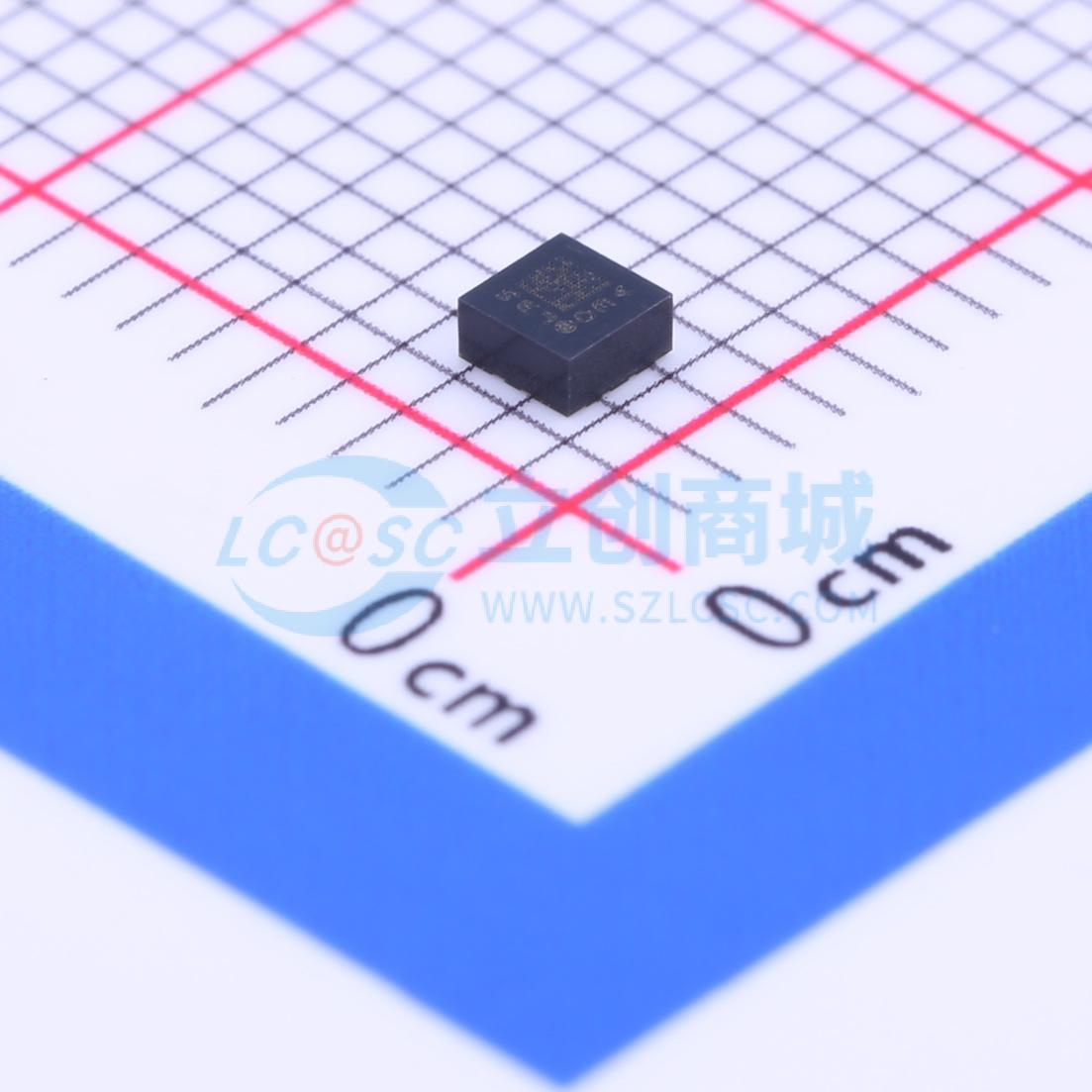

温馨提醒：图片仅供参考，商品以实物为准
LSM303AHTR
超紧凑型高性能电子罗盘模块，集成超低功耗3D加速度计和3D磁力计，具备I2C和SPI接口、嵌入式功能和FIFO缓冲器
- 描述
- 电子罗盘：3D数字加速度计，3D数字磁力计
- 品牌名称
- ST(意法半导体)
- 商品型号
- LSM303AHTR
- 商品编号
- C222405
- 商品封装
- LGA-12(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 姿态传感器/陀螺仪 | |
| 加速度计轴向 | X,Y,Z | |
| 加速度计量程(MAX) | ±16g | |
| 陀螺仪轴向 | - | |
| 陀螺仪量程(MAX) | - | |
| 传感器类型 | 加速度计 | |
| 输出位数 | 16bit |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.71V~1.98V | |
| 缓存大小 | - | |
| 待机电流 | 2.5uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 运动事件检测 |
商品概述
LSM303AH是一款超低功耗高性能系统级封装产品，集成了3D数字线性加速度传感器和3D数字磁传感器。该产品具有用户可选的±2g/±4g/±8g/±16g线性加速度满量程，可测量输出数据速率为1Hz至6400Hz的加速度。其磁场动态范围为±50高斯，输出数据速率为10Hz至100Hz。它包含I²C串行总线接口（支持标准、快速模式、快速模式增强版和高速模式，速率分别为100kHz、400kHz、1MHz和3.4MHz）以及SPI串行标准接口。该产品集成了256级先进先出（FIFO）缓冲器（仅适用于加速度计），可存储数据以减少主机处理器的干预。它具有嵌入式自检功能，可在最终应用中检查传感器的功能。系统可配置为针对自由落体、运动检测和磁场检测生成中断信号。磁传感器和加速度计模块可分别启用或进入掉电模式。该产品采用LGA封装，工作温度范围为-40℃至+85℃。
商品特性
- 3个磁场通道和3个加速度通道
- ±50高斯磁场动态范围
- ±2/±4/±8/±16g可选加速度满量程
- 抗混叠滤波器
- 16位数据输出
- SPI/I²C串行接口
- 模拟供电电压1.71V至1.98V
- 可编程中断发生器，用于自由落体、运动和磁场检测
- 嵌入式自检功能
- 嵌入式256级FIFO
- 嵌入式温度传感器
- 嵌入式数字功能：步数检测器、步数计数器、显著运动检测和倾斜检测
- 符合ECOPACK®、RoHS和“绿色”标准
应用领域
- 倾斜补偿指南针
- 地图旋转
- 位置和自由落体检测
- 运动激活功能
- 单击/双击识别
- 计步器
- 手持设备智能省电
- 显示方向调整
- 游戏和虚拟现实输入设备
- 冲击识别和记录
- 振动监测和补偿
