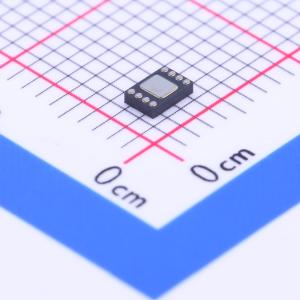

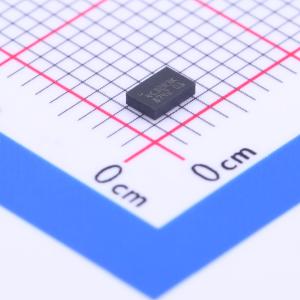

M24C32-DRMF3TG/K
32Kbit I2C接口EEPROM，1MHz时钟，汽车级，-40至125°C工作温度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M24C32-A125是一款32Kbit串行I2C接口EEPROM，支持高达125°C的工作温度，符合汽车标准AEC-Q100 grade 1。该器件通过简单的I2C兼容接口运行，最高时钟频率为1MHz。存储阵列基于先进的真正EEPROM技术，具有嵌入式错误校正码逻辑，显著提高了数据完整性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C32-DRMF3TG/K
- 商品编号
- C222408
- 商品封装
- DFN-8-EP(2x3)
- 包装方式
- -
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 20uA | |
| 读取访问时间(tA) | 450ns |
商品概述
M24C32-A125是一款32Kbit串行EEPROM汽车级器件，工作温度最高可达125℃，符合AEC-Q100等级1定义的高可靠性标准。该器件通过简单的串行I²C兼容接口访问，最高运行频率为1MHz。存储阵列基于先进的真EEPROM技术，是字节可更改的存储器（4096×8位），组织为128页，每页32字节，内置纠错码逻辑显著提升数据完整性。该器件还提供额外的32字节识别页，可读取ST器件标识，也可存储敏感应用参数并永久锁定为只读模式。
商品特性
- 兼容所有I²C总线模式（1MHz、400kHz、100kHz）
- 32Kbit（4K字节）EEPROM存储阵列，每页32字节
- 额外的可写锁定页（识别页）
- 扩展的温度和电压范围：-40℃至125℃，1.7V至5.5V
- 施密特触发器输入用于噪声滤波
- 短写入周期时间：字节写入4ms内，页写入4ms内
- 写入周期耐久性：25℃时400万次，85℃时125万次，125℃时60万次
- 数据保留：125℃时50年，25℃时100年
- ESD保护（人体模型）达4000V
- 符合RoHS且无卤素（ECOPACK2®）
- 封装类型：TSSOP8（DW，169mil宽度）、SO8（MN，150mil宽度）、WFDFPN8（MF，2×3mm）
