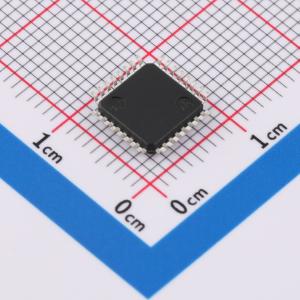

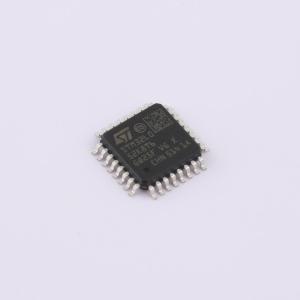

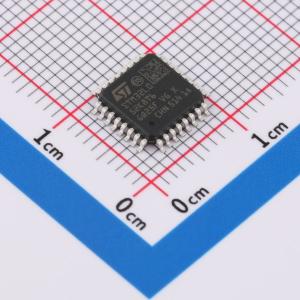

STM32L052K8T6
超低功耗Arm Cortex-M0+ MCU，具有64-KB Flash存储器、32 MHz CPU和USB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：1.65 V至3.6 V电源。 -40至125 ℃温度范围。 0.27 μA待机模式（2个唤醒引脚）。 0.4 μA停止模式（16个唤醒线）。 0.8 μA停止模式 + RTC + 8 KB RAM保留。 88 μA/MHz运行模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L052K8T6
- 商品编号
- C222404
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 4.555克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 2KB | |
| I/O数量 | 27 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗32位MCU，基于Arm Cortex-M0+架构，配备最高64 KB Flash存储器、8 KB SRAM、2 KB EEPROM，支持USB、ADC和DAC功能。
商品特性
- 超低功耗平台：电源电压范围1.65 V至3.6 V，工作温度范围-40至125℃；待机模式功耗0.27 µA（2个唤醒引脚），停止模式功耗0.4 µA（16条唤醒线），停止模式+RTC+8 KB RAM保持功耗0.8 µA，运行模式功耗88 µA/MHz；从RAM唤醒时间3.5 µs，从Flash唤醒时间5 µs
- 内核：Arm 32位Cortex-M0+（带MPU），频率范围32 kHz至32 MHz，性能0.95 DMIPS/MHz
- 存储器：最高64 KB Flash（带ECC）、8 KB RAM、2 KB数据EEPROM（带ECC）、20字节备份寄存器，支持扇区读写保护
- 最多51个快速I/O口（45个支持5V容忍）
- 复位与电源管理：超安全低功耗BOR（5个可选阈值）、超低功耗POR/PDR、可编程电压检测器（PVD）
- 时钟源：1-25 MHz晶体振荡器、32 kHz RTC振荡器（带校准）、16 MHz工厂微调RC（±1%）、37 kHz低功耗RC、65 kHz至4.2 MHz多速低功耗RC、48 MHz USB RC自校准、CPU PLL
- 预编程引导加载程序：支持USART、SPI
- 开发支持：支持串行线调试
- 封装类型：UFQFPN32（5x5 mm）、LQFP32（7x7 mm）、LQFP48（7x7 mm）、LQFP64（10x10 mm）、标准/薄型WLCSP36（2.61x2.88 mm）、TFBGA64（5x5 mm）
- 模拟外设：12位ADC（1.14 Msps，16通道，最低1.65 V）、12位单通道DAC（带缓冲，最低1.8 V）、2个超低功耗比较器（窗口模式+唤醒，最低1.65 V）
- 电容感应：最多24通道，支持触摸键、线性/旋转触摸传感器
- DMA控制器：7通道，支持ADC、SPI、I2C、USART、DAC、定时器
- 通信接口：1个USB 2.0（无晶体，充电检测+LPM）、2个USART（ISO7816/IrDA）、1个低功耗UART、最多4个SPI（16 Mbits/s）、2个I2C（SMBus/PMBus）
- 定时器：9个，包括16位多通道定时器、超低功耗定时器、SysTick、RTC、基本定时器、2个看门狗
- 其他功能：CRC计算单元、96位ID、真随机数生成器、防火墙保护；所有封装符合ECOPACK®2标准
