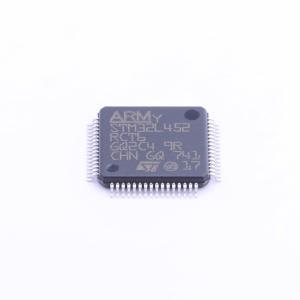

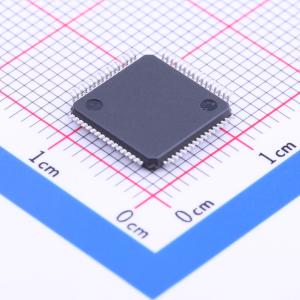

温馨提醒：图片仅供参考，商品以实物为准
STM32L452RCT6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有256-KB Flash存储器、USB设备和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用FlexPowerControl实现超低功耗：1.71V至3.6V电源供电；-40℃至85/125℃温度范围；V_BAT模式下为145nA，为RTC和32×32位备份寄存器供电；22nA关机模式（5个唤醒引脚）；106nA待机模式（5个唤醒引脚）；带RTC的375nA待机模式；2.05μA停止2模式，带RTC时为2.40μA；84μA/MHz运行模式（LDO模式）；36μA/MHz运行模式（@3.3V SMPS模式）；批量采集模式（BAM）；从停止模式唤醒时间为4μs；欠压复位（BOR）；互连矩阵。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L452RCT6
- 商品编号
- C192722
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 160KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款超低功耗的ARM® Cortex®-M4 32位MCU+FPU，具备100DMIPS性能，最多512KB Flash和160KB SRAM，集成模拟、音频功能及外部SMPS。
商品特性
- 超低功耗，支持FlexPowerControl：电源电压范围1.71V至3.6V；工作温度范围-40℃至85/125℃；VBAT模式电流145nA（为RTC和32x32位备份寄存器供电）；关机模式电流22nA（5个唤醒引脚）；待机模式电流106nA（5个唤醒引脚）；带RTC的待机模式电流375nA；Stop2模式电流2.05μA，带RTC时2.40μA；LDO模式运行电流84μA/MHz；3.3V SMPS模式运行电流36μA/MHz；支持批量采集模式（BAM）；从Stop模式唤醒时间4μs；具备掉电复位（BOR）和互连矩阵
- 核心：ARM®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持Flash零等待执行，频率最高80MHz，具备MPU、100DMIPS及DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone2.1）；273.55 CoreMark®（80MHz时3.42 CoreMark/MHz）
- 能量基准：245 ULPBench®得分
- 时钟源：4至48MHz晶体振荡器；32kHz RTC用晶体振荡器（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（LSE自动校准，精度优于±0.25%）；内部48MHz带时钟恢复；2个用于系统时钟、音频、ADC的PLL
- 封装类型：LQFP100（14×14）、LQFP64（10×10）、UFBGA100（7×7）、UFBGA64（5×5）、WLCSP64、UFQFPN48（7×7）
- 最多83个快速I/O，多数支持5V耐受
- RTC带硬件日历、闹钟和校准功能
- 最多21个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 12个定时器：1个16位高级电机控制定时器、1个32位和3个16位通用定时器、2个16位基本定时器、2个低功耗16位定时器（Stop模式可用）、2个看门狗、SysTick定时器
- 存储器：最多512KB单bank Flash（专有代码读出保护）；160KB SRAM（含32KB硬件奇偶校验）；Quad SPI内存接口
- 模拟外设（独立供电）：1个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；1个12位DAC（低功耗采样保持）；1个带内置PGA的运算放大器；2个超低功耗比较器；精确2.5V或2.048V参考电压缓冲输出
- 17个通信接口：USB2.0全速无晶体方案（带LPM和BCD）；1个SAI（串行音频接口）；4个I2C FM+（1Mbit/s，支持SMBus/PMBus）；3个USART（支持ISO7816、LIN、IrDA、调制解调器）；1个UART（支持LIN、IrDA、调制解调器）；1个LPUART；3个SPI（含Quad SPI共4个）；CAN（2.0B Active）和SDMMC接口；IRTIM（红外接口）
- 14通道DMA控制器
- CRC计算单元、96位ID
- 真随机数生成器
- 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
