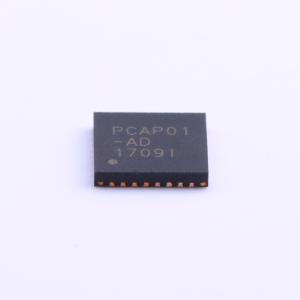

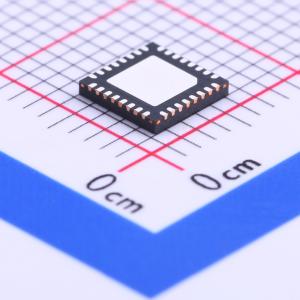

PCAP01AD
PCAP01AD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电容数字转换器
- 品牌名称
- Sciosense
- 商品型号
- PCAP01AD
- 商品编号
- C192738
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 17位 | |
| 通道数 | 8 | |
| 工作电压 | 2.1V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI；I2C | |
| 差分输入 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
PCap01是一款专用的电容-数字转换数字信号处理器。其前端基于acam的专利原理。这种转换原理在短至2 µs的转换时间内可实现高分辨率。客户可在优化功耗、分辨率和速度方面获得出色的灵活性。 PCap01A可用于接地单端和差分传感器，也可用于浮空单端和差分传感器。对于接地电容，芯片内部的杂散电容将得到补偿。对于浮空电容，除了内部杂散电容外，外部杂散电容也能得到补偿。此外，可通过内部热敏电阻或外部热敏电阻（铂电阻或其他类型）测量温度。在向芯片加载某些固件之前，芯片无法完全运行。数据将停留在算术逻辑单元（ALU）中，而不会传输到处理器和/或输出端。在这种情况下，我们选择编写一份综合数据手册，涵盖硬件方面以及处理一个名为03.01.xx的非常基础的固件；这个基础或“标准”固件计算电容和电阻比，并将其传输到数据输出端口，但仍未进行诸如滤波和线性化等进一步的处理。该固件随芯片免费提供，但需要通过SPI或I2C进行加载。
商品特性
- 采用CMOS技术的数字测量原理
- 接地模式下最多可测量8个电容
- 浮空模式（无电位且零偏置电压）下最多可测量4个电容
- 补偿内部（接地）和外部寄生电容（浮空）
- 高分辨率：在5 Hz和10 pF基准电容下可达6 aF，或在5 Hz、100 pF基准电容和10 pF激励下达到17位分辨率
- 高测量速率：最高可达500 kHz
- 极低的电流消耗：在3 Hz和13.4位分辨率下低至4 µA
- 温度稳定性高，低失调漂移（低至每开尔文30 aF），激活所有补偿选项时增益漂移低
- 设有用于精确温度测量的专用端口（使用Pt1000传感器时分辨率为0.005 K）
- 串行接口（兼容SPI或I2C）
- 自启动能力
- 单电源供电（2.1至3.6 V）
- 无需时钟
- 采用哈佛架构的RISC处理器内核：48×48位RAM数据
- 4k×8位易失性程序存储器，用于高速操作（40至100 MHz）
- 4k×8位非易失性（OTP）程序存储器，用于正常速度操作
