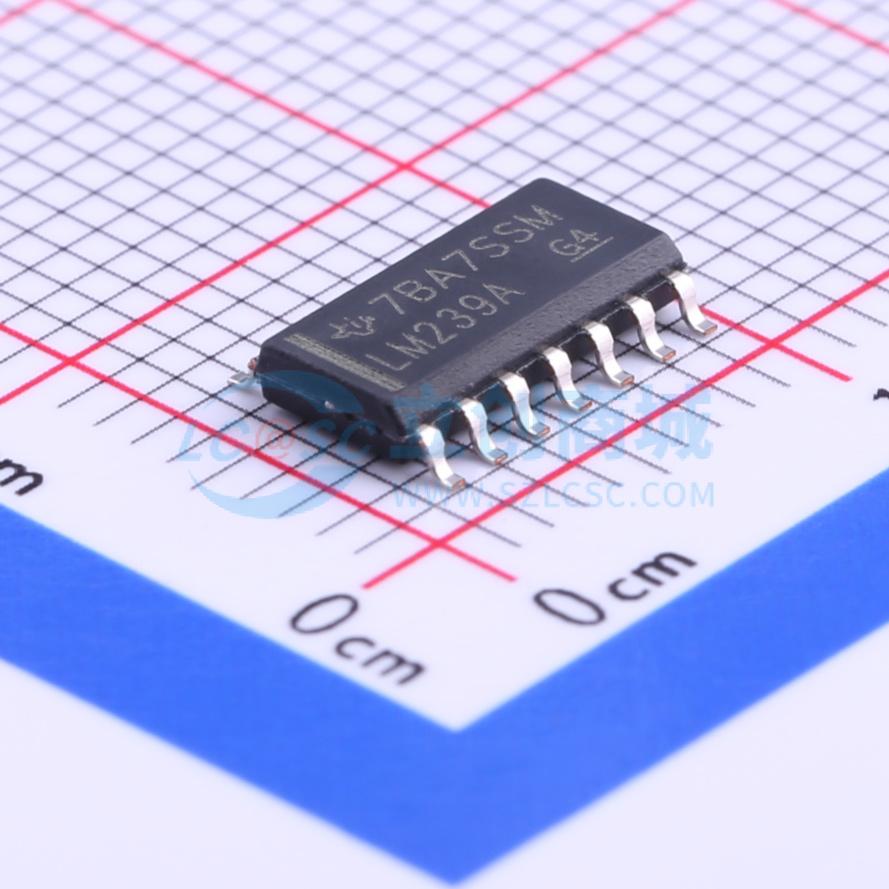

温馨提醒：图片仅供参考，商品以实物为准
LM239ADR
四路差分比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM239A 工业级四路精密差分比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM239ADR
- 商品编号
- C192733
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开漏 | |
| 输出模式 | TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 800uA | |
| 工作温度 | -25℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
LMx39x和LM2901xx器件由四个独立的电压比较器组成，设计用于在宽电压范围内的单电源下工作。双电源供电也是可行的，只要两个电源之间的差值在2 V至36 V之间，并且VCC比输入共模电压至少正1.5 V。功耗与电源电压无关。输出可以连接到其他集电极开路输出，以实现线与关系。 LM139和LM139A器件的工作温度范围为-55°C至125°C的 温度范围。LM239和LM239A器件的工作温度范围为-25°C至125°C。LM339和LM339A器件的工作温度范围为0°C至70°C。LM2901、LM2901AV和LM2901V器件的工作温度范围为-40°C至125°C。
商品特性
- 宽电源电压范围
- 单电源：2 V至36 V（非V后缀器件测试至30 V，V后缀器件测试至32 V）
- 双电源：±1 V至±18 V（非V后缀器件测试至±15 V，V后缀器件测试至±16 V）
- 低电源电流消耗，与电源电压无关：0.8 mA（典型值）
- 低输入偏置电流：25 nA（典型值）
- 低输入失调电流：3 nA（典型值）（LM139）
- 低输入失调电压：2 mV（典型值）
- 共模输入电压范围包括地
- 差分输入电压范围等于最大额定电源电压：±36 V
- 低输出饱和电压
- 输出与TTL、MOS和CMOS兼容
应用领域
- 工业
- 汽车
- 混合动力/电动汽车和动力系统
- 信息娱乐和仪表盘
- 车身控制模块
- 电源监控
- 振荡器
- 峰值检测器
- 逻辑电压转换
