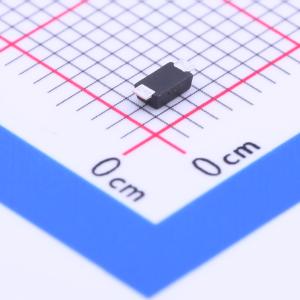

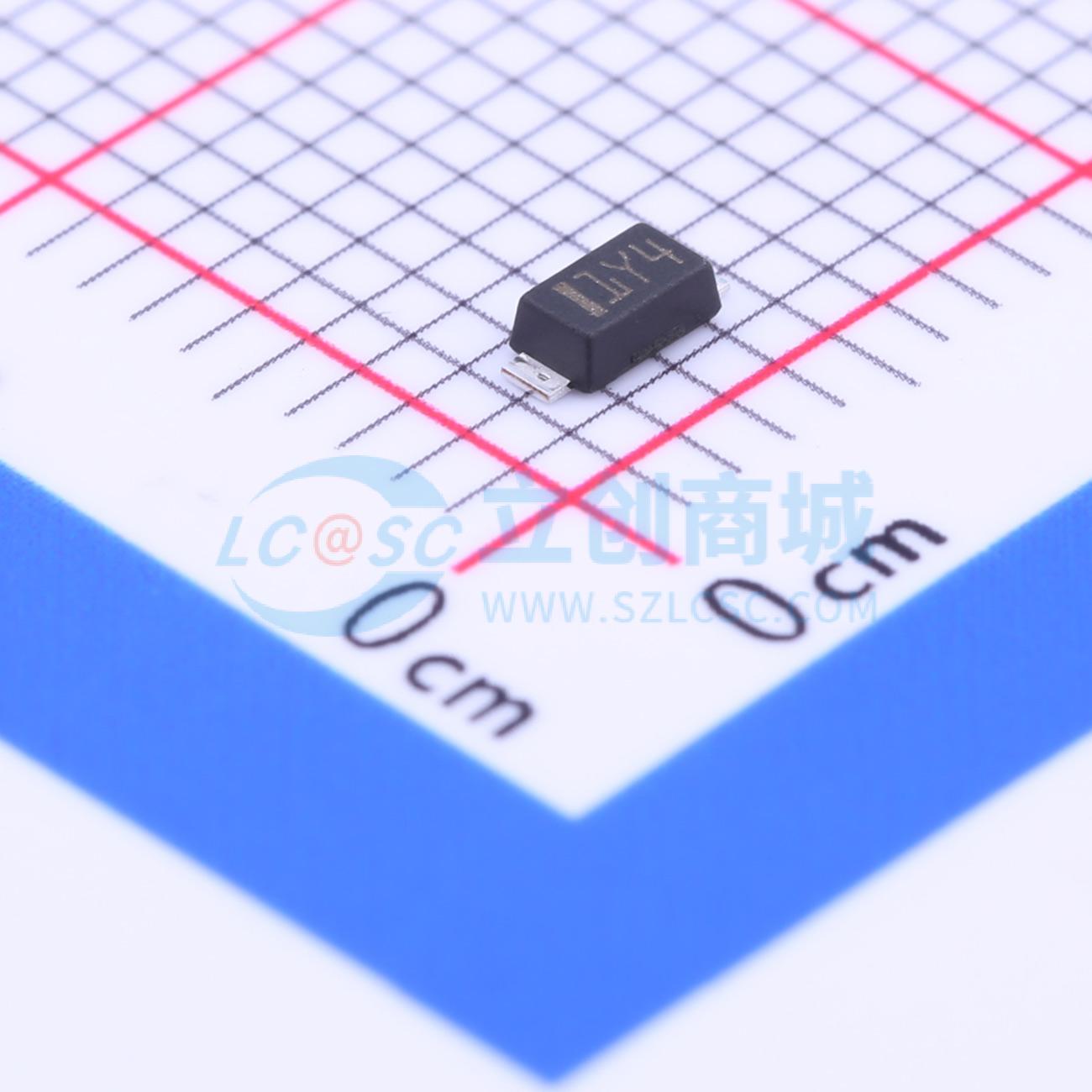

温馨提醒：图片仅供参考，商品以实物为准
STPS1L40ZFY
电压:40V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级40 V、1 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1L40ZFY
- 商品编号
- C222366
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 500mV@1A | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 35uA@40V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SOD123Flat、SMA和SMB封装，特别适用于表面贴装，用于汽车应用中的低压高频逆变器、续流和极性保护。评估导通损耗可使用公式：P = 0.23 × I_F(AV) + 0.19 × I_F²(RMS)。
商品特性
- AEC-Q101认证
- 导通损耗非常小
- 开关损耗可忽略
- 正向压降低
- 表面贴装微型封装
- 雪崩能力已规定
- PPAP兼容
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 汽车应用中的低压高频逆变器
- 续流
- 极性保护
