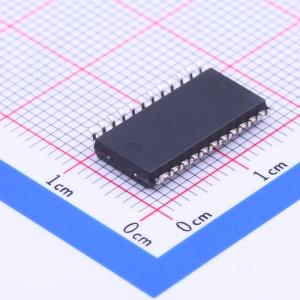

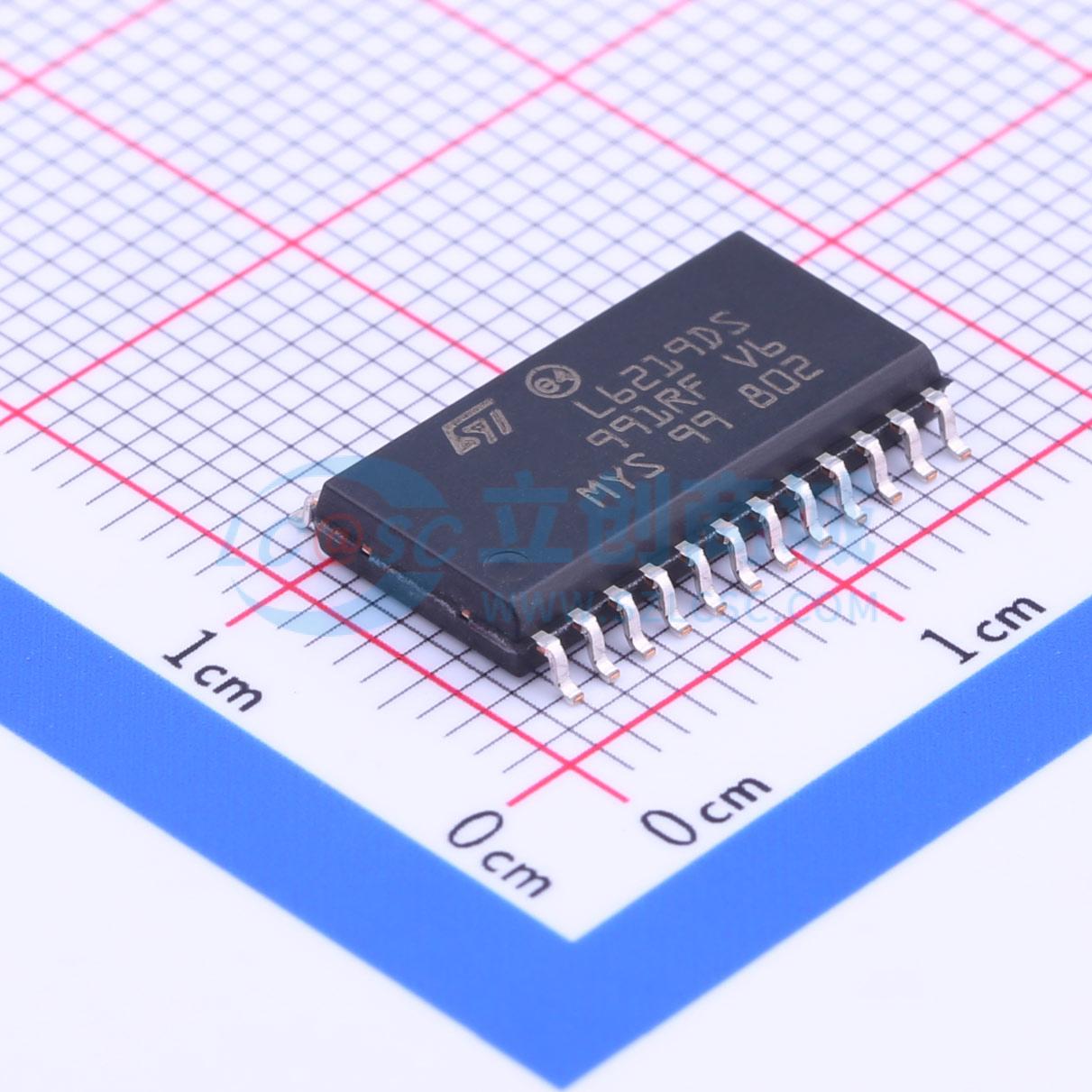

E-L6219DS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 步进电机驱动
品牌名称: ST(意法半导体)
商品型号: E-L6219DS
商品编号: C222380
商品封装: SO-24-300mil
包装方式: 管装
商品毛重: 1.9克(g)

商品概述

L6219是一款双极型单片集成电路，旨在控制和驱动双极步进电机的两个绕组，或双向控制两台直流电机。 L6219与少量外部元件构成一个完整的控制和驱动电路，适用于LS-TTL或微处理器控制的步进电机系统。功率级为双全桥，能承受46V电压，并包含四个用于电流续流的二极管。提供交叉导通保护，以避免在切换电流方向时出现同时交叉导通的情况。内部脉冲宽度调制（PWM）将输出电流控制在750 mA，启动峰值电流可达1 A。通过两个逻辑输入和一个外部参考电压，可实现750 mA（每个桥）的宽范围电流控制。每个桥的相位输入决定负载电流方向。若芯片温度超过安全工作极限，热保护电路将禁用输出。

商品特性

能够驱动双极步进电机的两个绕组
每个绕组输出电流高达750 mA
宽电压范围：10 V至46 V
半步、全步和微步模式
内置保护二极管
内部PWM电流控制
低输出饱和电压
专为不稳定的电机电源电压设计内部热关断

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(32个/管，最小起订量 1 个)

个

起订量：1 个32个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.75V~5.25V
	输出电流	750mA

	属性	参数值
	集成开关	是
	工作温度	-20℃~+85℃
