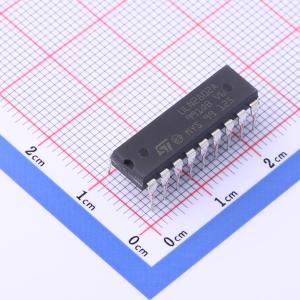

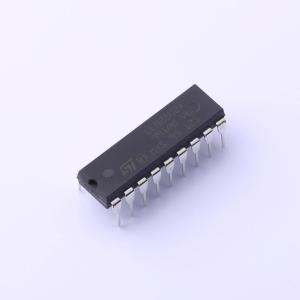

温馨提醒：图片仅供参考，商品以实物为准

ULN2802A

八通道达林顿阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 8个达林顿阵列
品牌名称: ST(意法半导体)
商品型号: ULN2802A
商品编号: C222386
商品封装: DIP-18
包装方式: 管装
商品毛重: 3.7克(g)

商品参数

商品概述

ULN2801A、ULN2802A、ULN2803A和ULN2804A各包含八个带共发射极的达林顿晶体管和用于感性负载的集成抑制二极管。每个达林顿的峰值负载电流额定值为600mA（连续500mA），关断状态下至少可承受50V。输出可并联以获得更高的电流能力。有四个版本可简化与标准逻辑系列的接口：ULN2801A设计用于带限流电阻的通用应用；ULN2802A具有10.5kΩ输入电阻和齐纳二极管，适用于14-25V PMOS；ULN2803A具有2.7kΩ输入电阻，适用于5V TTL和CMOS；ULN2804A具有10.5kΩ输入电阻，适用于6-15V CMOS。所有类型均采用18引脚塑料DIP封装，带有铜引线形式，并具有方便的输入-输出相对引脚布局，以简化电路板布局。

商品特性

八个带共发射极的达林顿晶体管
输出电流可达500mA
输出电压可达50V
集成抑制二极管
适用于所有常见逻辑系列的版本
输出可并联
输入引脚与输出引脚相对，简化电路板布局

应用领域

带限流电阻的通用应用
14-25V PMOS接口
5V TTL和CMOS接口
6-15V CMOS/PMOS接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	八路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-20℃~+85℃
	集电极漏电流(Icex)	50uA

	属性	参数值
	集射极饱和电压(VCE(sat))	1.6V
	输入电流(on)	0.82mA
	输入电流(off)	-
	正向压降(Vf)	1.7V
	反向电流(Ir)	-
	输入电容(Ci)	15pF
	类型	BJT
