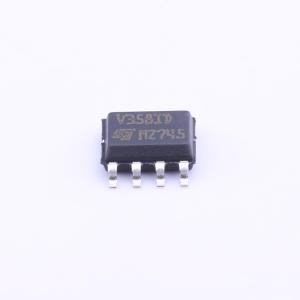

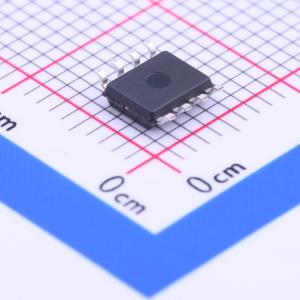

TSV358IDT
通用低压轨到轨输入/输出运算放大器
- SMT扩展库
- 嘉立创SMT补贴
描述
通用低压轨到轨输入/输出运算放大器
- 品牌名称ST(意法半导体)
商品型号
TSV358IDT商品编号
C222390商品封装
SO-8包装方式
编带
商品毛重
0.194克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 运算放大器 | |
放大器数 | 双路 | |
最大电源宽度(Vdd-Vss) | 6V | |
轨到轨 | 轨到轨输入,轨到轨输出 | |
增益带宽积(GBP) | 1.4MHz | |
输入失调电压(Vos) | 3mV | |
输入失调电压温漂(Vos TC) | 2uV/℃ |
属性 | 参数值 | |
---|---|---|
压摆率(SR) | 0.6V/us | |
输入偏置电流(Ib) | 70nA | |
噪声密度(eN) | - | |
共模抑制比(CMRR) | 80dB | |
静态工作电流 | 500uA | |
输出电流 | 80mA | |
工作温度 | -40℃~+125℃ |
详细信息
- 特性
工作电压范围
- 供电电压(Vcc): 2.5 V 至 6 V
输入与输出特性
- 轨到轨输入与输出
- 输入共模电压(Vicm): V_DD - 0.2 V 至 V_CC + 0.2 V
负载驱动能力
- 负载电阻: 能够驱动 32 Ω 的负载电阻
稳定性
- 电容稳定性: 500 pF
工作温度范围
- 温度范围: -40 °C 至 125 °C
产品规格
ST(意法半导体)_DS4381 通用输入/输出轨到轨低功耗运算放大器 9.0(英文)
查看详情
技术文档
ST(意法半导体)_如何将低电压精密运算放大器的性能扩展到高压高侧电流检测应用 1.0(英文)
查看详情
用户手册
ST(意法半导体)_UM0065 标准线性产品宏观模型用户手册 1.0(英文)
查看详情
ST(意法半导体)_UM1559 STEVAL-IHM041V1:硬件描述 1.1(英文)
查看详情
Design Notes & Tips
ST(意法半导体)_DT0073 基于 X-NUCLEO-IKA01A1 扩展板 1.0 的光学心率监测(英文)
查看详情
简报
ST(意法半导体)_意法半导体汽车应用模拟产品 11.2017(英文)
查看详情
ST(意法半导体)_运算放大器中的精度指的是什么?(英文)
查看详情
选型指南
ST(意法半导体)_ST 模拟片高性能运算放大器和比较器,是耐用、坚固及性能方面的最佳选择 1.0(英文)
查看详情
手册
ST(意法半导体)_运算放大器快速参考指南 1.0(中文)
查看详情
ST(意法半导体)_运算放大器:性能、稳健性和先进技术 1.0(英文)
查看详情
ST(意法半导体)_智能工业产品与解决方案 3.1(中文)
查看详情
梯度价格
嘉立创贴片惊喜价格立即查看
梯度
售价
折合1圆盘
1+¥6.18
10+¥5.1
30+¥4.56
优惠活动
库存总量
(单位:个)广东仓
11
江苏仓
0
SMT仓
31
购买数量(2500个/圆盘,最小起订量 1 个 )
个
起订量:1 个2500个/圆盘
近期成交5单
