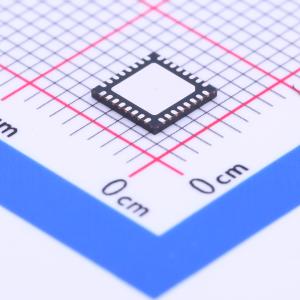

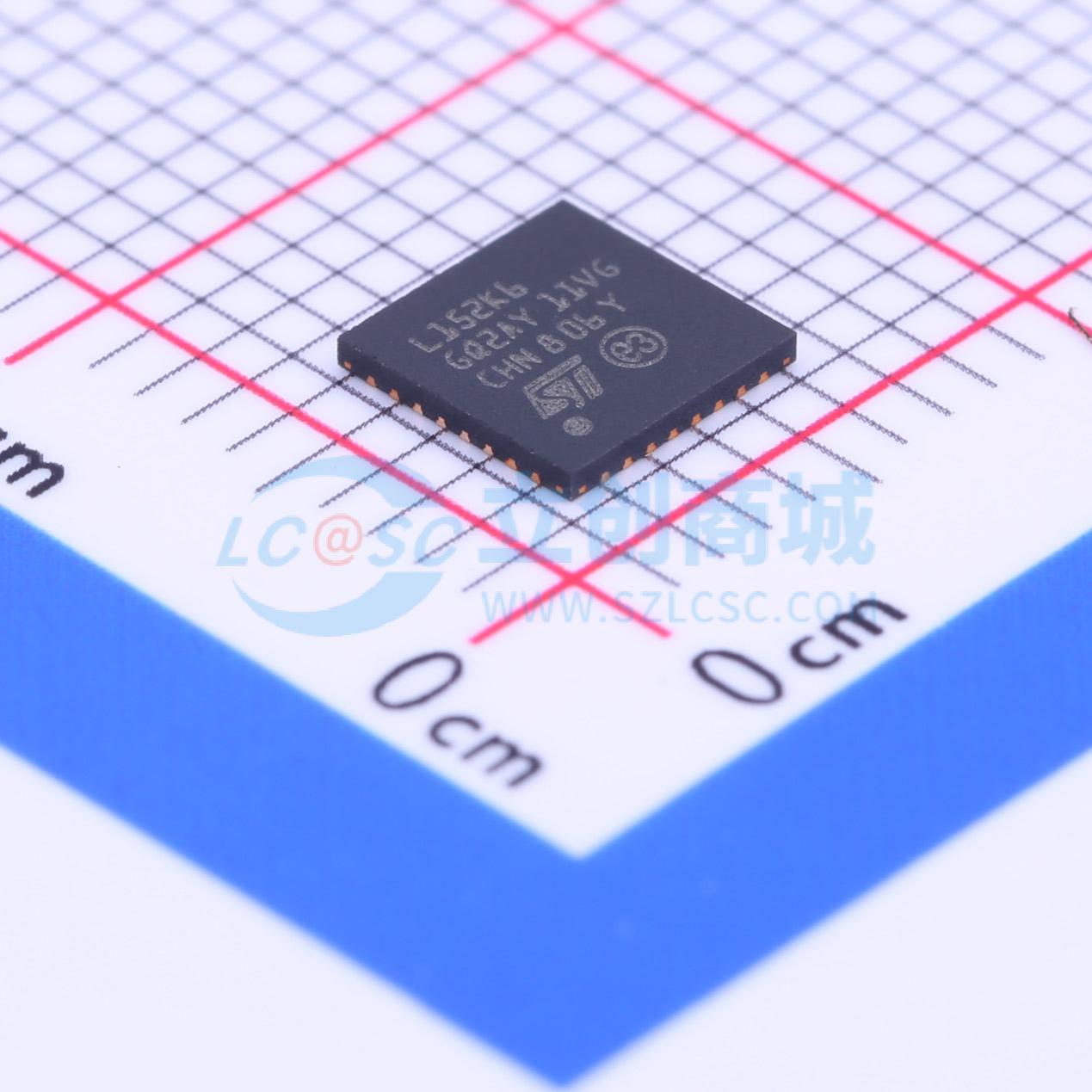

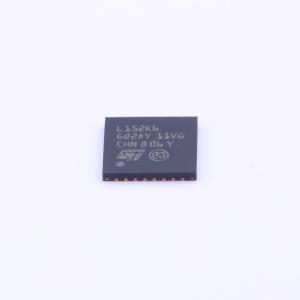

STM8L152K6U6
超低功耗8位MCU，具有32 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L152K6U6
- 商品编号
- C222384
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.418克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 1KB | |
| I/O数量 | 29 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
8位超低功耗MCU，最高32 KB闪存，1 KB数据EEPROM，集成RTC、LCD、定时器、USART、I2C、SPI、ADC、DAC和比较器
商品特性
- 工作电源范围1.8V至3.6V（掉电时低至1.65V），温度范围-40℃至85℃、105℃或125℃
- 5种低功耗模式：等待、低功耗运行（5.1µA）、低功耗等待（3µA）、带完整RTC的主动暂停（1.3µA）、暂停（350nA）
- 功耗195µA/MHz +440µA，每个I/O超低泄漏50nA，从暂停模式快速唤醒4.7µs
- 先进STM8内核采用哈佛架构和3级流水线，最高频率16MHz，峰值16 CISC MIPS，最多40个外部中断源
- 复位和电源管理：低功耗超安全BOR复位（5个可选阈值）、超低功耗POR/PDR、可编程电压检测器（PVD）
- 时钟管理支持1至16MHz晶体振荡器、32kHz晶体振荡器、内部16MHz工厂微调RC、内部38kHz低功耗RC、时钟安全系统
- 低功耗RTC：BCD日历带闹钟中断，可从暂停模式自动唤醒并产生周期性中断
- LCD最多4×28段带升压转换器
- 存储器：最多32KB闪存程序存储器和1KB带ECC、RWW的数据EEPROM，灵活的读写保护模式，最多2KB RAM
- DMA：4个通道（支持ADC、DAC、SPI、I2C、USART、定时器），1个内存到内存通道
- 封装类型：LQFP48（7×7mm）、UFQFPN48（7×7mm）、LQFP32（7×7mm）、UFQFPN32（5×5mm）、UFQFPN28（4×4mm）、WLCSP28
- 12位DAC带输出缓冲，12位ADC最高1Msps/25通道（含温度传感器和内部参考电压）
- 2个超低功耗比较器：1个带固定阈值，1个轨到轨，支持唤醒
- 定时器：两个16位定时器（2通道，用于IC、OC、PWM、正交编码器）、一个16位高级控制定时器（3通道，支持电机控制）、一个8位定时器（7位预分频器）、2个看门狗（1个窗口型，1个独立型）、蜂鸣器定时器（1、2或4kHz频率）
- 通信接口：同步串行接口（SPI）、快速I2C（400kHz SMBus和PMBus）、USART（ISO7816接口和IrDA）
- 最多41个I/O（均可映射到中断向量），最多16个电容传感通道（支持触摸键、接近感应、线性触摸和旋转触摸传感器）
- 开发支持：快速片上编程和非侵入式调试（SWIM）、使用USART的引导加载程序
- 96位ID
