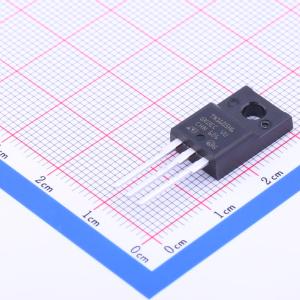

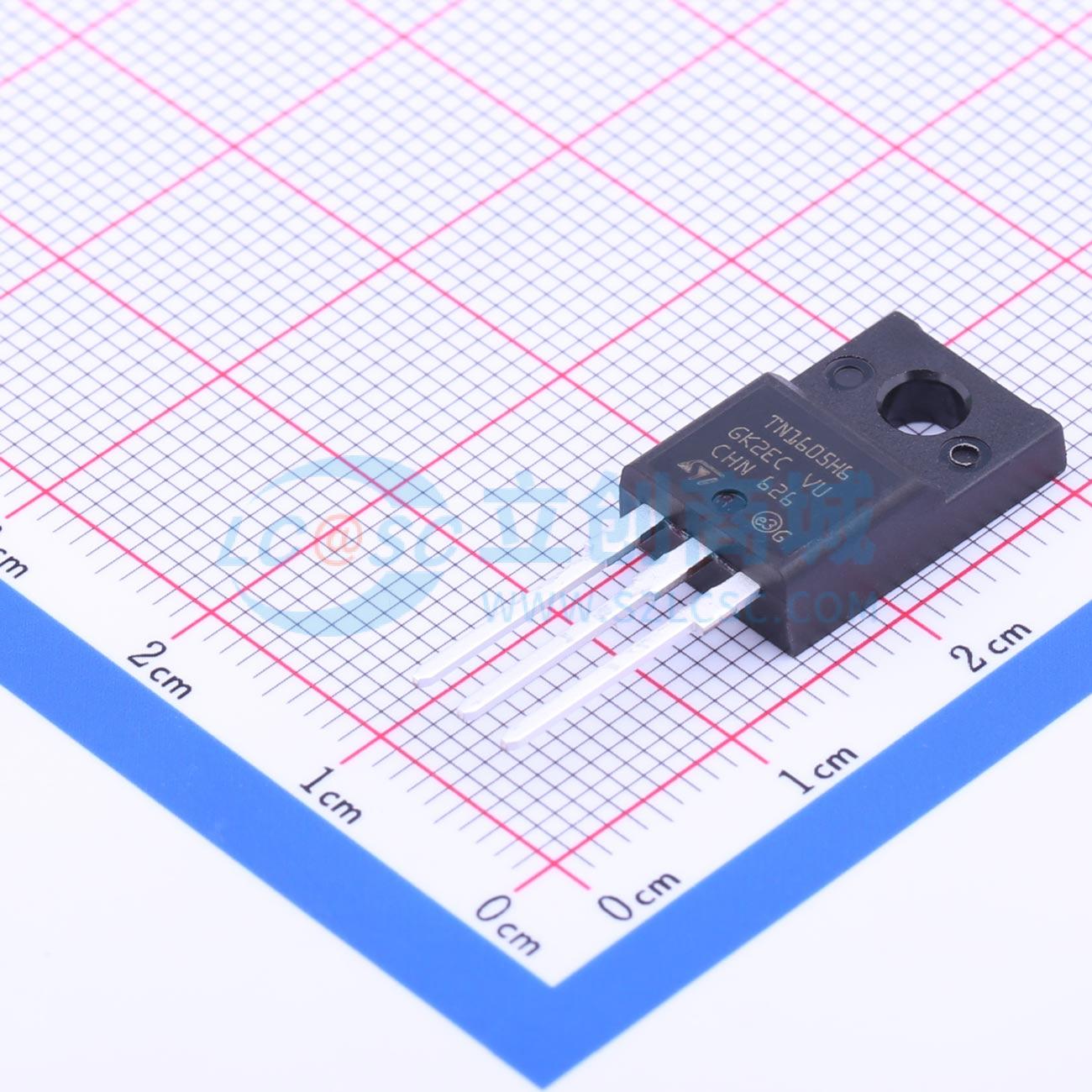

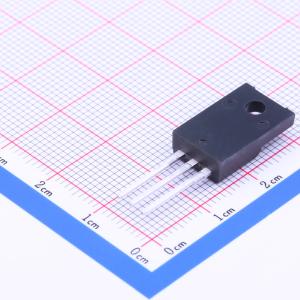

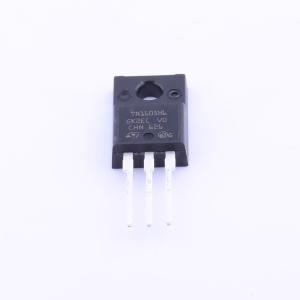

TN1605H-6FP
TN1605H-6FP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高温16 A SCR
- 品牌名称
- ST(意法半导体)
- 商品型号
- TN1605H-6FP
- 商品编号
- C222385
- 商品封装
- TO-220FP-AB-3
- 包装方式
- 管装
- 商品毛重
- 2.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 6mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 20mA | |
| 工作温度 | -40℃~+150℃ |
商品概述
由于结温高达150℃且采用绝缘TO-220FPAB封装，TN1605H-6FP具有高达16A rms的高热性能。该器件的抗噪性（dV/dt=200V/μs）、栅极触发电流（IGT=6mA）和开通电流上升率（dI/dt=100A/μs）之间的平衡，使得可以设计出用于摩托车和工业驱动器的电压调节器、过压撬棒保护、电动工具和厨房电器中的电机控制电路以及浪涌电流限制电路的稳健且紧凑的控制电路。绝缘全封装允许背靠背配置。
商品特性
- 高结温：Tj=150℃
- 高抗噪性，dV/dt=200V/μs（最高150℃）
- 栅极触发电流IGT=6mA
- 阻断电压VDRM NRRM=600V
- 高开通电流上升率dI/dt=100A/μs
- 符合ECOPACK®2标准的组件
- 符合UL标准（文件参考：E81734）
- 绝缘封装TO-220FPAB：绝缘电压2000 VRMS
应用领域
- 摩托车电压调节电路
- 浪涌电流限制电路
- 电机控制电路和启动器
- 调光器
- 固态继电器
