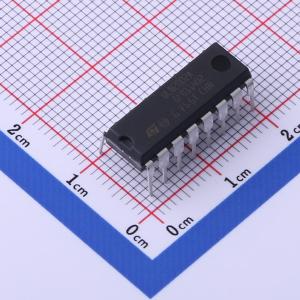

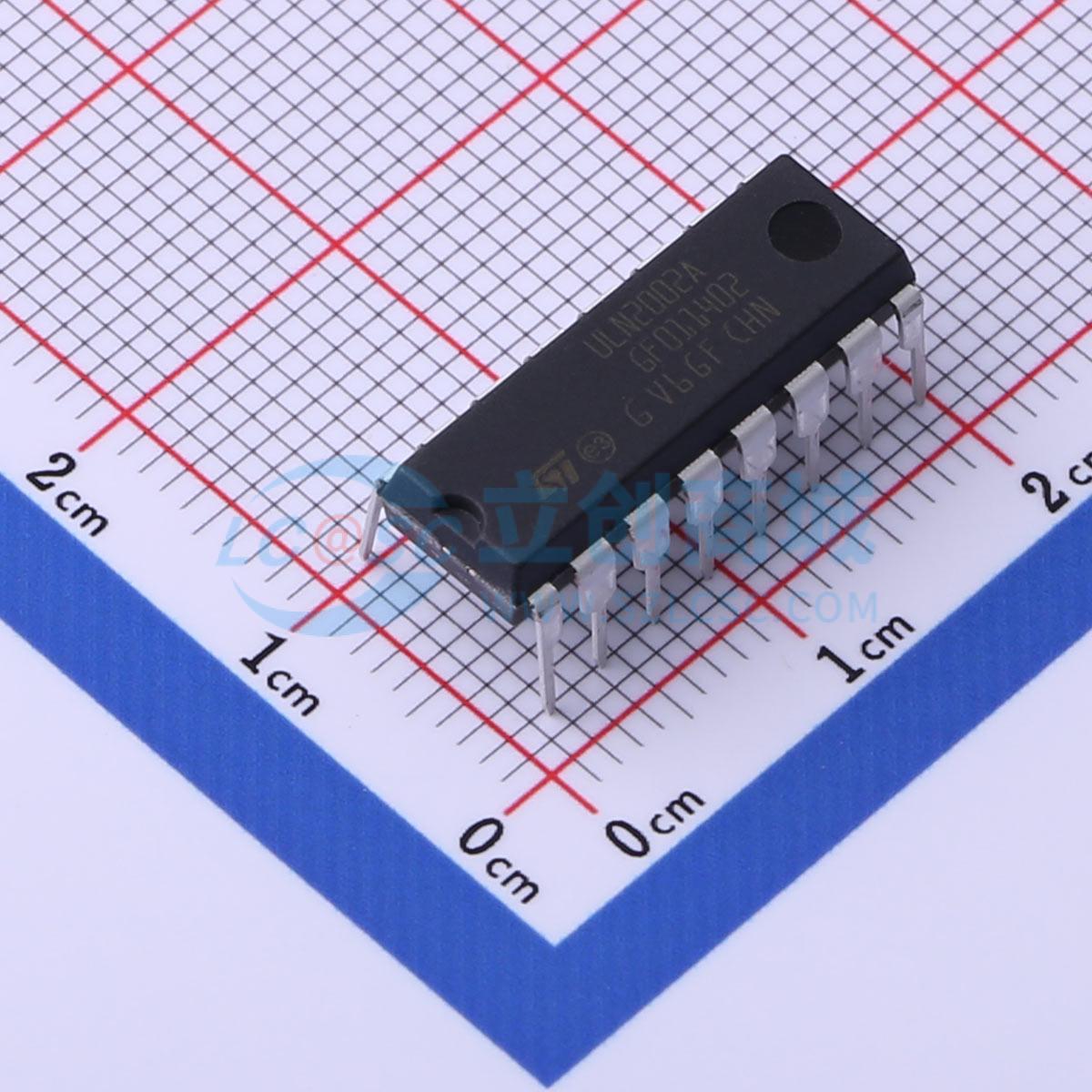

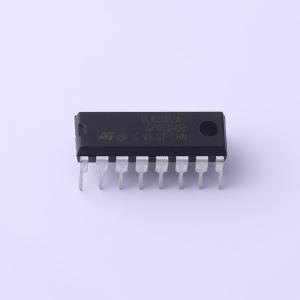

ULN2002A

高压大电流达林顿阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 7个达林顿阵列
品牌名称: ST(意法半导体)
商品型号: ULN2002A
商品编号: C222377
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.92克(g)

商品参数

商品概述

ULN2001、ULN2002、ULN2003和ULN2004是高压大电流达林顿阵列，每个包含七个开集电极达林顿对，共发射极。每个通道额定电流500mA，可承受峰值电流600mA。含感性负载驱动的抑制二极管，输入引脚与输出引脚相对放置以简化电路板布局。不同版本兼容不同逻辑家族：ULN2001（通用、DTL、TTL、PMOS、CMOS）；ULN2002（14-25V PMOS）；ULN2003（5V TTL、CMOS）；ULN2004（6-15V CMOS、PMOS）。ULN2001A/2002A/2003A和2004A采用16引脚DIP封装，铜引线框架降低热阻，也有小外形封装（SO-16）版本（ULN2001D1/2002D1/2003D1/2004D1）。ULN2003还有TSSOP16封装，以减少应用空间。

商品特性

每个封装含七个达林顿管
每驱动输出电流500mA（峰值600mA）
输出电压50V
集成抑制二极管用于感性负载
输出可并联以获得更高电流
兼容TTL/CMOS/PMOS/DTL输入
输入引脚与输出引脚相对放置以简化布局

应用领域

螺线管
继电器直流电机
LED显示灯丝灯
热敏打印头
大功率缓冲器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	50V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-40℃~+85℃
	集电极漏电流(Icex)	50uA

	属性	参数值
	集射极饱和电压(VCE(sat))	1.6V
	输入电流(on)	0.82mA
	输入电流(off)	65uA
	正向压降(Vf)	1.7V
	反向电流(Ir)	50uA
	输入电容(Ci)	15pF
	类型	BJT
