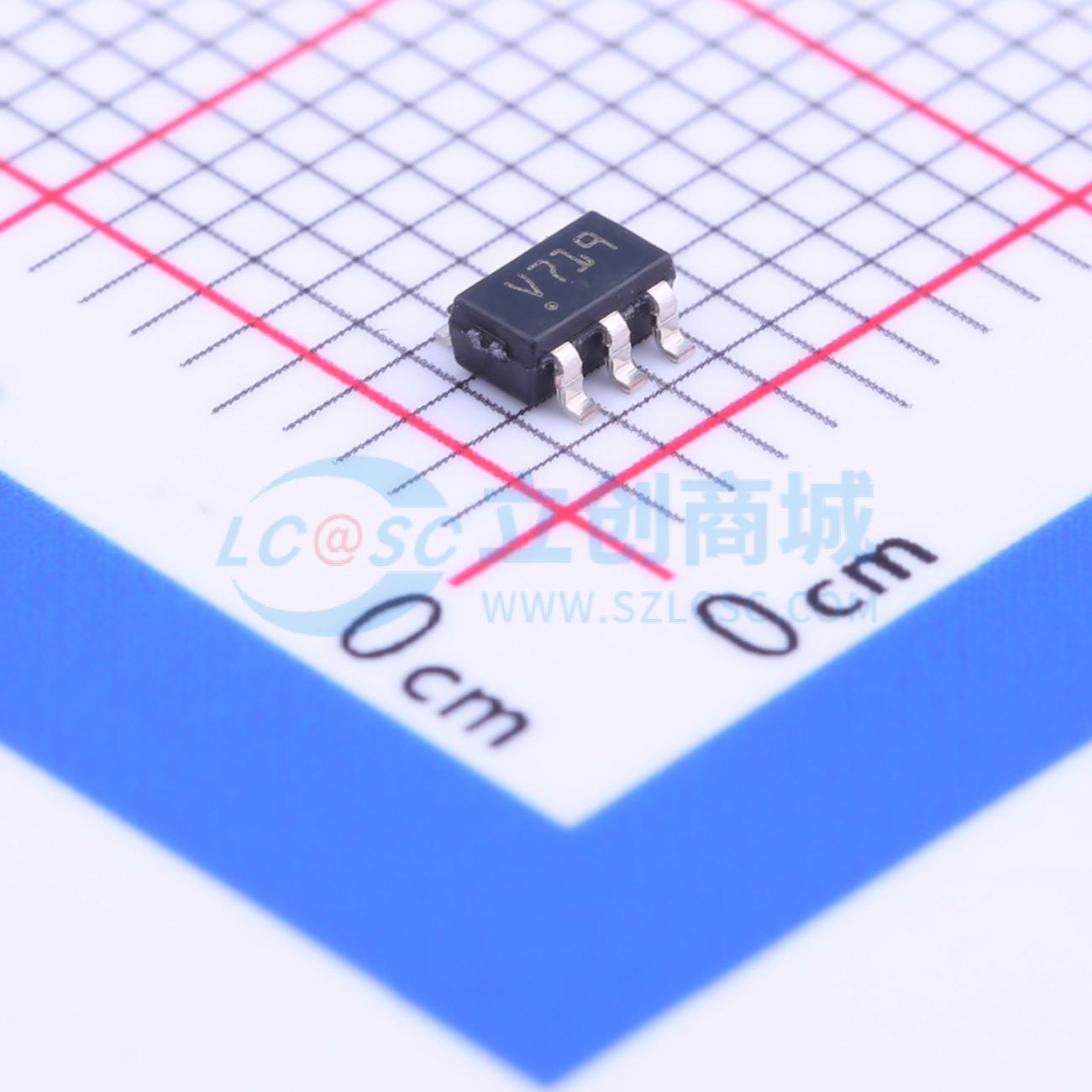

温馨提醒：图片仅供参考，商品以实物为准
STG719STR
低压4通道SPDT开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- STG719是一款高速SPDT CMOS开关，采用硅栅CMOS技术。它设计用于1.8V至5.5V的单电源操作，适用于便携式应用。该设备具有低功耗和高ESD抗扰度。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STG719STR
- 商品编号
- C222378
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 5Ω | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 7ns | |
| 关闭时间(toff) | 4.5ns | |
| 带宽 | 200MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | - |
商品概述
STG719是一款高速SPDT CMOS开关，采用硅栅C2MOS技术制造。它设计用于1.8V至5.5V电压范围，非常适合便携式应用。在5V、25℃条件下，其导通电阻最大为4Ω。其他关键特性包括快速开关速度（tON=7ns，tOFF=4.5ns）和低功耗（典型值<0.001mW）。该器件适用于商业温度范围，采用SOT23-6L封装。
商品特性
- 高速：在VCC=5V时，典型传播延迟tPD=0.3ns；在VCC=3.3V时，典型传播延迟tPD=0.4ns
- 低功耗：在TA=25℃时，最大ICC=1μA
- 低导通电阻：在VCC=5V、TA=25℃时，最大RON=4Ω；在VCC=3V时，典型RON=6Ω
- 宽工作电压范围：单电源VCC（工作）=1.8V至5.5V
- 快速开关速度：tON=7ns，tOFF=4.5ns
- 低功耗：典型值<0.001mW
应用领域
- 便携式应用
