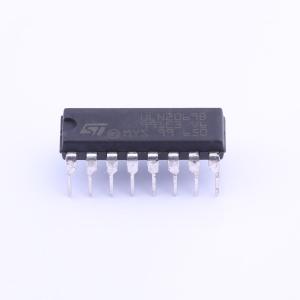

ULN2069B

80 V - 1.5 A 四达林顿开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 80 V - 1.5 A四路达林顿开关
品牌名称: ST(意法半导体)
商品型号: ULN2069B
商品编号: C222379

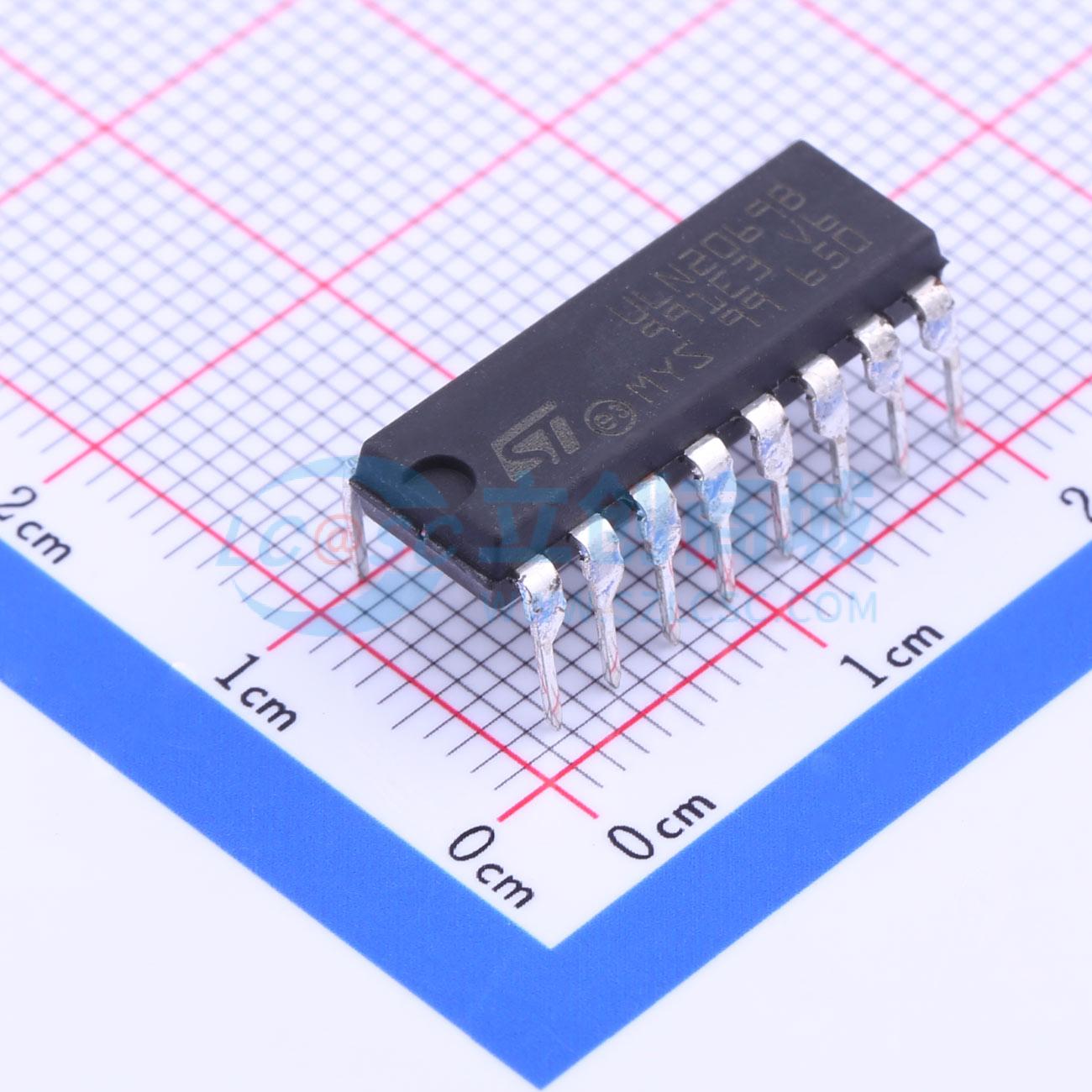

商品封装: PowerDIP-16
包装方式: 管装
商品毛重: 1.7克(g)

商品参数

商品概述

这些器件设计用于将逻辑电路与各种高电流、高电压负载连接。每个器件包含四个NPN达林顿开关，可提供高达1.5A的电流，指定的最小击穿电压为50V，在100mA下测量的维持电压为35V。ULN2067B和ULN2069B带有用于感性负载的集成抑制二极管，且具有公共发射极。ULN2075B具有隔离的达林顿引脚配置，适用于射极跟随器配置等应用场景。ULN2065B、ULN2069B和ULN2075B的输入与流行的5V逻辑系列兼容，而ULN2067B与6-15V CMOS和PMOS兼容。ULN2069B包含预驱动级，以减少控制逻辑的负载。封装类型为PowerDIP-16。焊接引脚时温度不得超过260℃，焊接时间不得超过12秒。外部散热器或印刷电路板铜区域必须连接到电气地。通过将GND引脚焊接到印刷电路板的合适铜区域或外部散热器，可以降低热阻Rth JA。

商品特性

每个达林顿的输出电流可达1.5A
最小击穿电压为80V
维持电压至少为35V
ULN2065B、ULN2067B和ULN2069B带有集成抑制二极管
ULN2075B具有隔离的达林顿引脚配置
版本与所有流行的逻辑系列兼容

应用领域

用于将逻辑电路与高电流、高电压负载连接
ULN2075B适用于射极跟随器配置等场景

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	四路
	集射极击穿电压(Vceo)	80V
	集电极电流(Ic)	1.5A
	最大输入电压(VI)	15V
	工作温度	-20℃~+85℃
	集电极漏电流(Icex)	100uA

	属性	参数值
	集射极饱和电压(VCE(sat))	1.5V
	输入电流(on)	1.4mA
	输入电流(off)	-
	正向压降(Vf)	1.75V
	反向电流(Ir)	50uA
	输入电容(Ci)	-
	类型	BJT
