温馨提醒：图片仅供参考，商品以实物为准

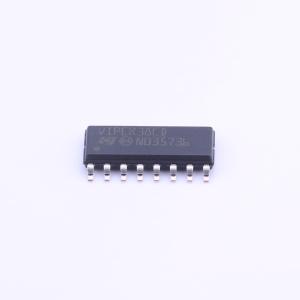

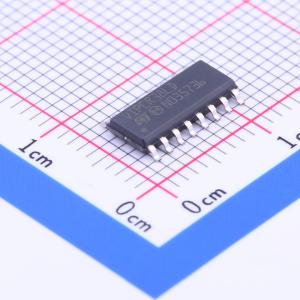

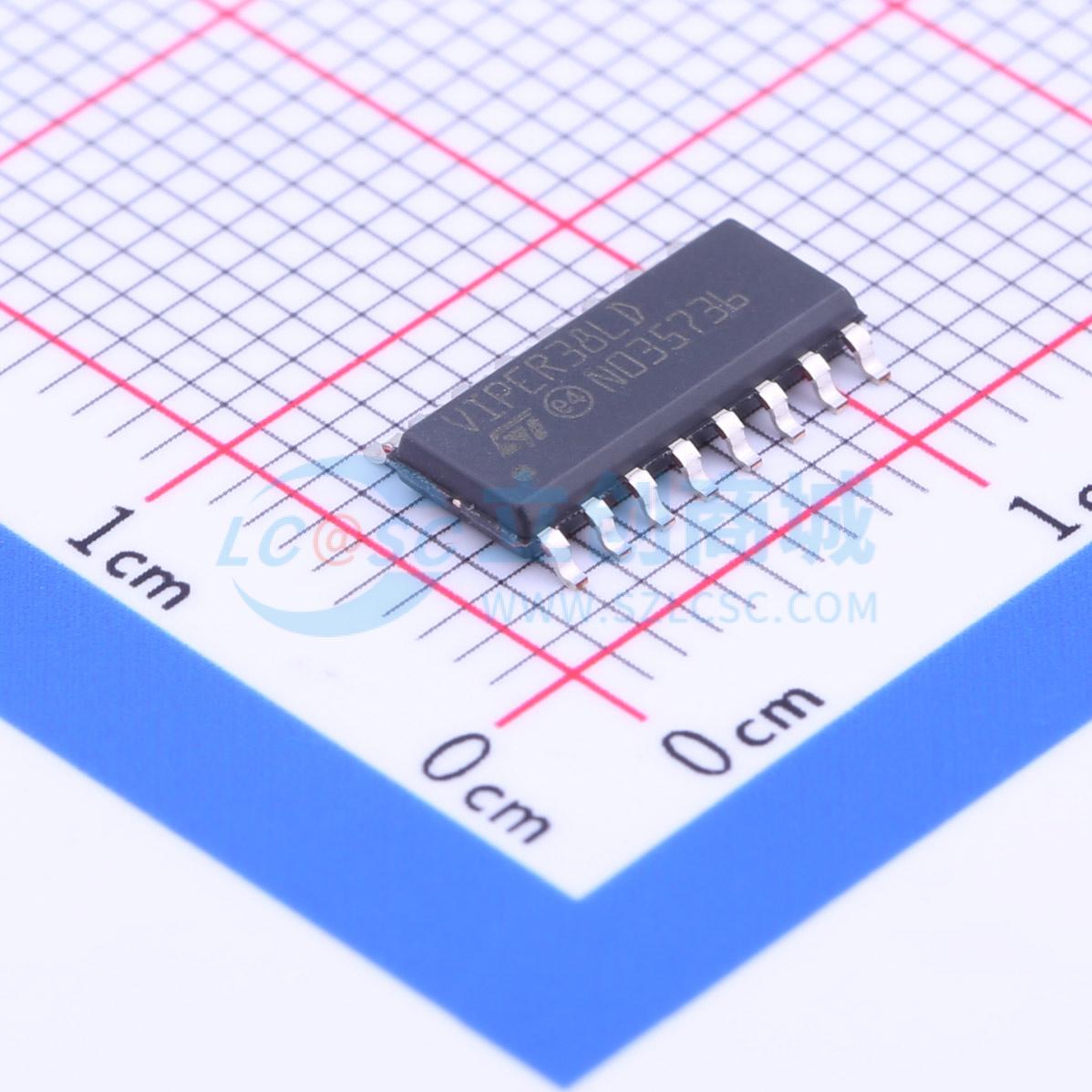

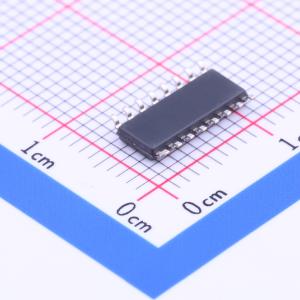

VIPER38LD
800V 8.5V~23.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPerPlus系列：峰值功率固定频率高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER38LD
- 商品编号
- C222371
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~23.5V | |
| 开关频率 | 60kHz | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | PWM 调制 |
商品概述
该器件是一款高压转换器，巧妙地将 800 V 耐雪崩功率 MOSFET 与 PWM 电流模式控制集成在一起。该功率 MOSFET 允许施加非常高的交流输入电压，仅受其击穿电压限制。由于该 IC 功耗极低，且在轻载时以突发模式运行，因此能够满足更严格的节能标准。 该器件具有可调节的额外功率定时器 (EPT)，使 IC 能够在过载条件下维持数秒。 集成的高压启动、检测 FET 和带抖动的振荡器，使该应用能够使用最少的元件。 该器件具备高级保护功能，如双级过流保护 (OCP)、输出过压保护、短路保护和带迟滞的热关断保护。故障条件消除后，IC 会自动重启。
商品特性
- 800 V 耐雪崩功率 MOSFET，可实现超宽范围交流输入电压
- 内置高压启动和检测 FET
- PWM 电流模式控制器
- 具有可选阈值 (IDIm) 的过流保护 (OCP) 和具有更高值 (lpMAx) 的二级过流保护，可保护 IC 免受变压器饱和或次级二极管短路的影响
- 在 230 V 交流输入下，空载功耗为 30 mW
- 两种工作频率：60 kHz（L 型）或 115 kHz（H 型）
- 抖动频率可降低电磁干扰 (EMI)
- 额外功率定时器 (EPT) 可在数秒内屏蔽过载电流
- 输出过压保护，具有严格的容差和数字噪声滤波器
- 软启动可降低启动期间的应力，延长 IC 使用寿命
- 故障条件消除后自动重启
- 热关断可提高系统可靠性和 IC 使用寿命
应用领域
- 消费和家用设备的辅助电源
- 电表和数据集中器的电源
- 适配器
