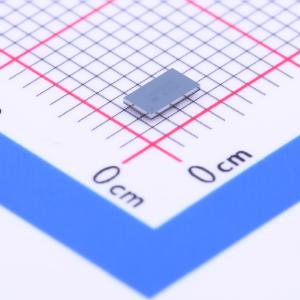

温馨提醒：图片仅供参考，商品以实物为准
M24M02-DRCS6TP/K
2 Mbit串行I²C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2 Mbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24M02-DRCS6TP/K
- 商品编号
- C222193
- 商品封装
- WLCSP-8(2x3.6)
- 包装方式
- -
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 2Mbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 10ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2.5mA | |
| 待机电流 | 5uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24M02是一款2 Mbit I²C兼容EEPROM（电可擦可编程存储器），组织形式为256K×8位。M24M02-DR和M24M02-R可在1.8V至5.5V的电源电压下工作，环境温度范围为-40℃至+85℃。M24M02-DR提供一个额外的页面，名为识别页（256字节），可用于存储敏感应用参数，并可在之后永久锁定为只读模式。
商品特性
- 兼容所有I²C总线模式：1 MHz、400 kHz、100 kHz
- 存储阵列：2 Mbit（256 K字节）EEPROM
- 页大小：256字节
- 额外的可写锁定页面（适用于M24M02-DR型号）
- 单电源电压：1.8V至5.5V（-40℃至+85℃）
- 写入性能：字节写入在10 ms内完成，页写入在10 ms内完成
- 支持随机和顺序读取模式
- 全存储阵列写保护功能
- 增强型ESD/闩锁保护
- 超过400万次写入周期
- 超过200年数据保留期
- 可用封装：SO8 ECOPACK2®、WLCSP ECOPACK2®、未切割晶圆（每颗裸片均经过测试）
- 符合RoHS标准且无卤素（ECOPACK2®）
