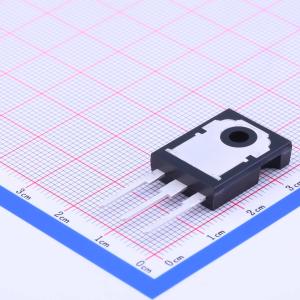

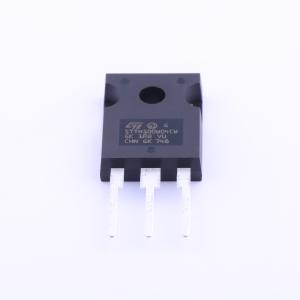

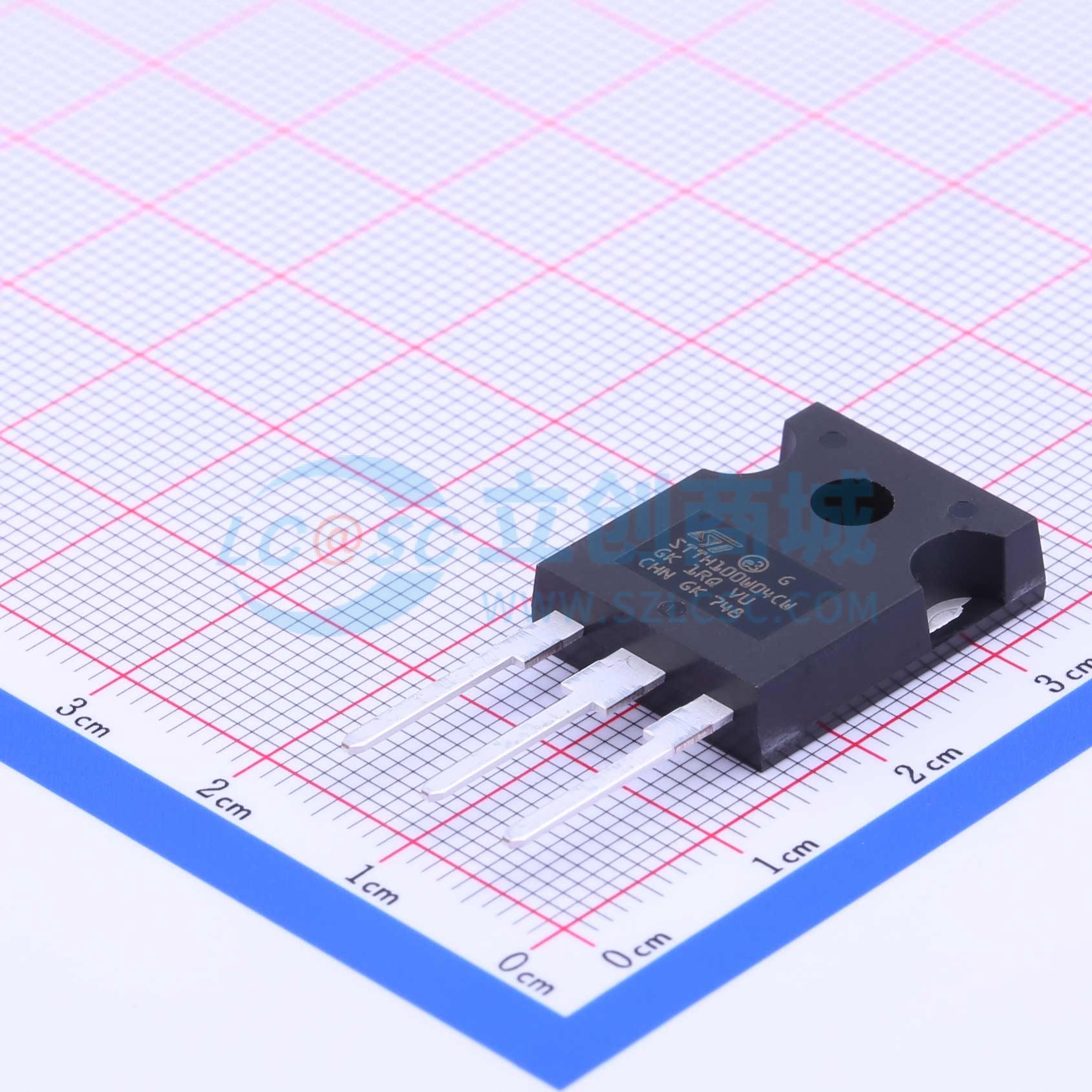

STTH100W04CW
400V 50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用ST Turbo 2、400 V技术，特别适用于MIG/MMA/TIG焊机次级的DC/DC和DC/AC转换器。采用ST的TO-247封装，为所有焊机和工业应用提供高功率集成。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH100W04CW
- 商品编号
- C222201
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.45V@50A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 50A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25uA@400V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH100W04CW采用ST Turbo 2技术，电压等级为400V。它特别适用于MIG/MMA/TIG焊接机次级阶段的DC/DC和DC/AC转换器。该器件采用TO-247封装，为所有焊接机和工业应用提供高功率集成。
商品特性
- 超快开关速度
- 低反向恢复电流
- 低热阻
- 降低开关损耗
- 符合ECOPACK B2标准的组件
- 采用ribbon bonding以提高耐用性
- 电压等级：400V
- 封装：TO-247
- 额定值（限值，每个二极管在25℃下，除非另有说明）
- 二极管1和2同时使用时的结温计算公式：Tj（二极管1）= P（二极管1）× Rth(j-c)（每个二极管） + P（二极管2）× Rth(c)
- 静态电气特性（每个二极管）：
- 脉冲测试：tp=5 ms，δ<2%
- 脉冲测试：tp=380 μs，δ<2%
- 传导损耗计算公式：P=0.85×IF(AV) +0.007Ω × IF(RMS)²
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.55 N·m（最大1.0 N·m）
应用领域
- MIG/MMA/TIG焊接机次级阶段的DC/DC和DC/AC转换器
- 焊接机
- 工业应用
