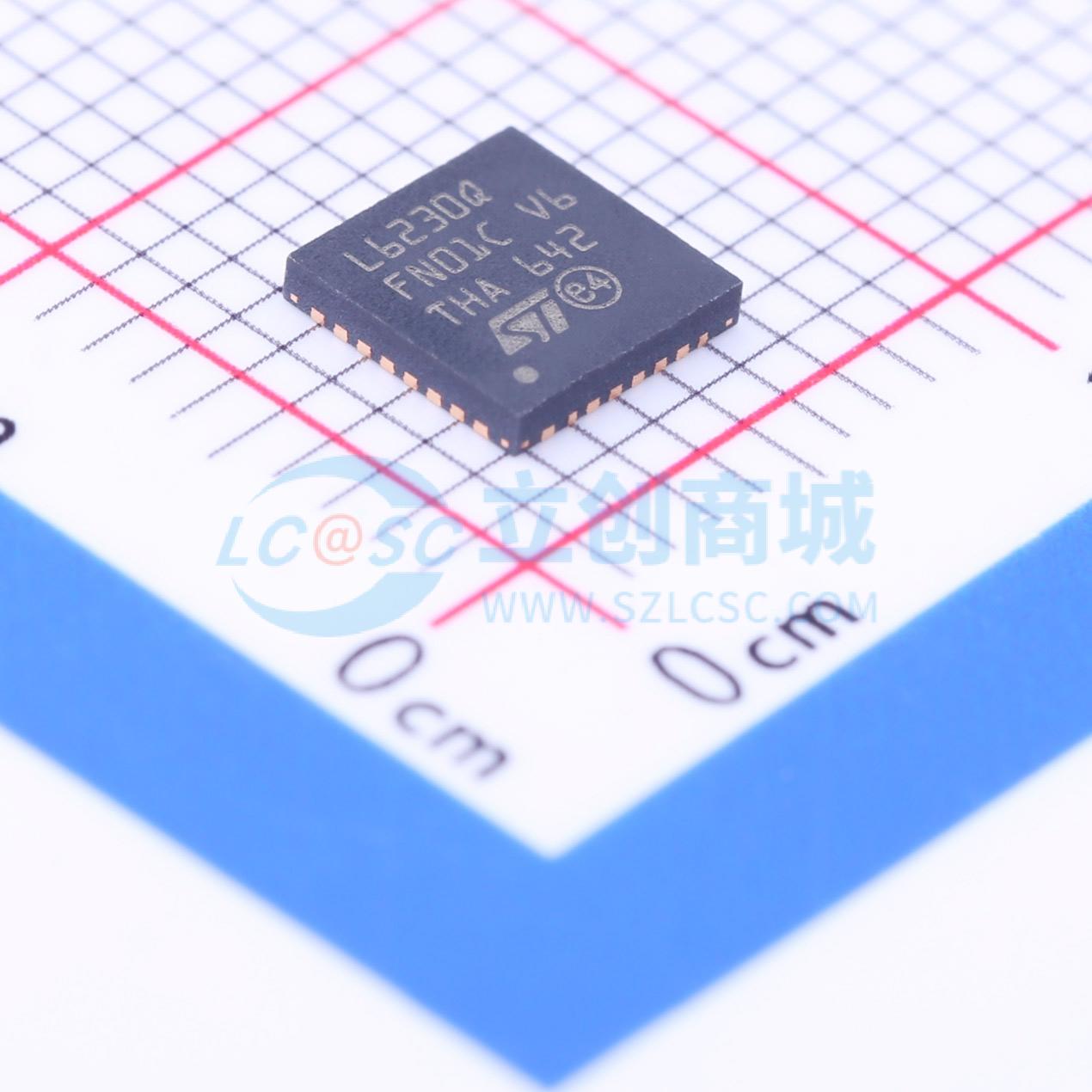

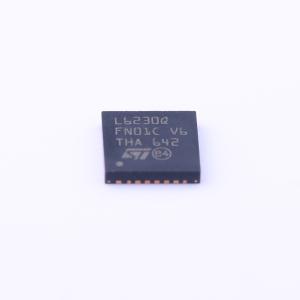

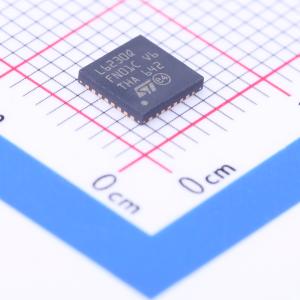

L6230QTR
L6230QTR
- 描述
- 用于三相无刷直流电机的DMOS驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6230QTR
- 商品编号
- C222219
- 商品封装
- QFN-32(5x5)
- 包装方式
- -
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 半桥数量 | 3 | |
| 输出电流 | 1.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 2.8A | |
| 工作电压 | 8V~52V | |
| 导通电阻 | 730mΩ | |
| 静态电流(Iq) | 5mA | |
| 工作温度 | -25℃~+125℃ |
商品概述
L6230是一款具有过流保护功能的DMOS全集成三相电机驱动器，凭借独立电流检测功能，该驱动器针对FOC应用进行了优化。 该器件采用BCD多功率技术制造，将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。 提供一个带有开漏输出的未使用比较器。
商品特性
- 工作电源电压范围为8至52 V
- 输出峰值电流为2.8 A（均方根值为1.4 A）
- 在TJ = 25 ℃时，RDS（导通）典型值为0.73 Ω
- 集成快速续流二极管
- 工作频率高达100 kHz
- 非耗散型过流检测与保护
- 交叉导通保护
- 诊断输出
- 未使用比较器
- 热关断
- 欠压锁定
- 提供PowerSO36和VFQFPN32 5 x 5封装
- 具备高端功率MOSFET非耗散型过流保护和热关断功能
应用领域
- 无刷直流（BLDC）电机驱动
- 正弦/六步驱动
- 磁场定向控制驱动系统
