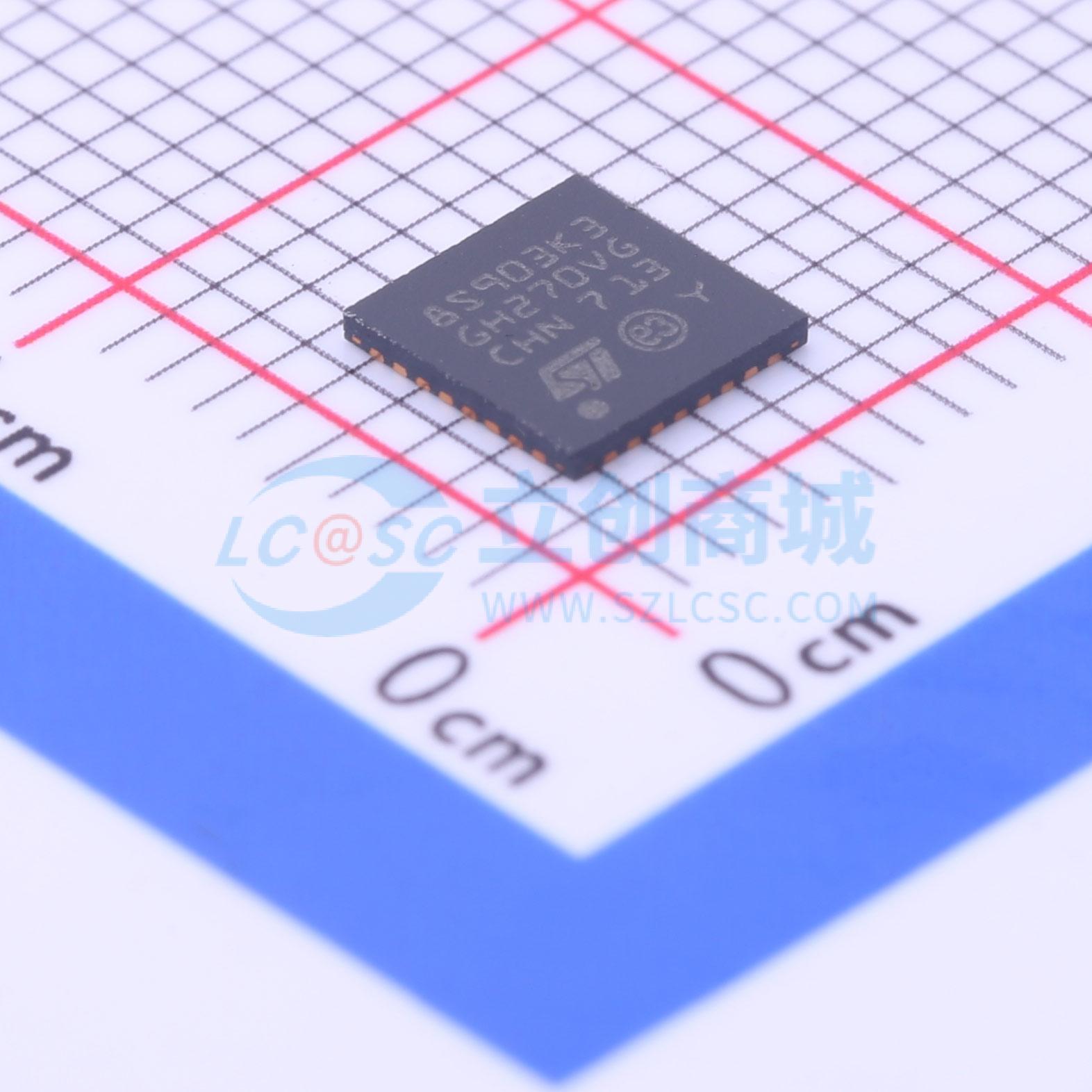

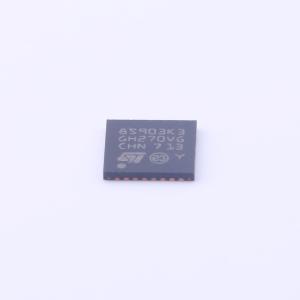

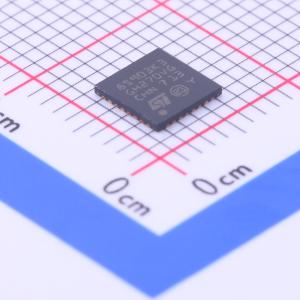

STM8S903K3U6
主流专用系列8位MCU，具有8 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S903K3U6
- 商品编号
- C222226
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 640Byte | |
| I/O数量 | 28 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
16MHz STM8 8位微控制器，配备最高8KB Flash、1KB RAM、640字节EEPROM、10位ADC、2个定时器、UART、SPI和I²C接口。
商品特性
- 核心：16MHz STM8内核，采用哈佛架构和三级流水线，支持扩展指令集
- 存储器：8KB Flash（55℃下数据保留20年，10k次循环后）、640字节真数据EEPROM（300k次循环寿命）、1KB RAM
- 时钟、复位和电源管理：工作电压2.95至5.5V；灵活时钟控制，4种主时钟源（低功耗晶体谐振振荡器、外部时钟输入、内部可用户微调16MHz RC、内部低功耗128kHz RC）；时钟安全系统带时钟监控；电源管理支持低功耗模式（等待、主动停机、停机），可单独关闭外设时钟；永久激活的低功耗上电和掉电复位
- 中断管理：嵌套中断控制器，32个中断；最多28个外部中断，分布在7个向量上
- 定时器：16位高级控制定时器（4个CAPCOM通道、3个互补输出、死区插入和灵活同步）；16位通用定时器（3个CAPCOM通道：输入捕获、输出比较或PWM）；8位基本定时器（带8位预分频器）；自动唤醒定时器；窗口看门狗和独立看门狗定时器
- 通信接口：UART（支持同步操作时钟输出、智能卡、IrDA、LIN主模式）；SPI接口最高8Mbit/s；I2C接口最高400kbit/s
- 模数转换器（ADC）：10位±1LSB ADC，最多7个多路复用通道+1个内部通道，支持扫描模式和模拟看门狗；内部参考电压测量
- I/O：32引脚封装最多28个I/O，含21个高灌电流输出；高鲁棒性I/O设计，抗电流注入
- ID：每个设备有96位密钥
