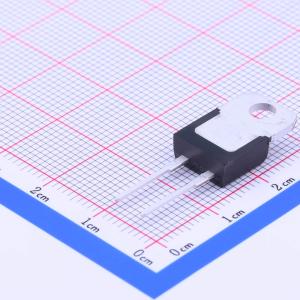

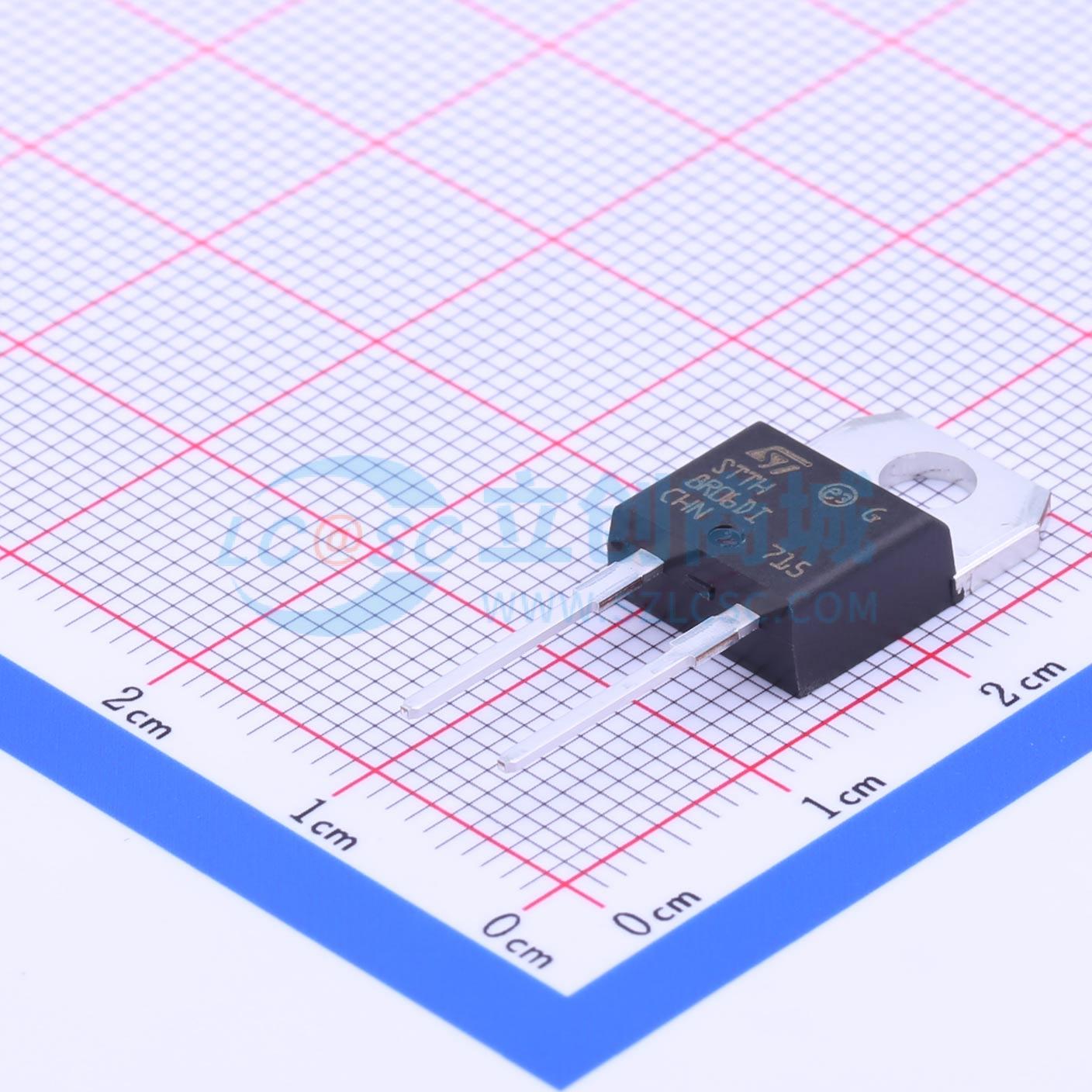

温馨提醒：图片仅供参考，商品以实物为准
STTH8R06DIRG
STTH8R06DIRG
- 描述
- 600 V、8 A Turbo 2超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH8R06DIRG
- 商品编号
- C222223
- 商品封装
- TO-220-2
- 包装方式
- 管装
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2.9V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30uA@600V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
STTH8R06采用ST Turbo 2 600V技术，特别适合作为连续模式功率因数校正和硬开关条件下的升压二极管。评估导通损耗可使用公式P=1.16×IF(AV)+0.08IF²（RMS）。封装环氧树脂符合UL94 V0标准，冷却方式为传导（C）。
商品特性
- 超快开关
- 低反向恢复电流
- 低热阻
- 降低开关损耗
- 封装绝缘电压：TO-220AC Ins为2500VRMS正弦波，TO-220FPAC为2000VRMS正弦波
- 推荐扭矩值：0.55N·m（TO-220FPAC、TO-220AC、TO-220AC ins.）
- 最大扭矩值：0.7N·m（TO-220FPAC、TO-220AC、TO-220AC ins.）
应用领域
- 连续模式功率因数校正
- 硬开关条件下的升压二极管应用
