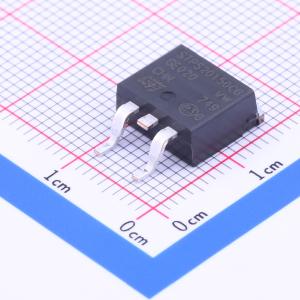

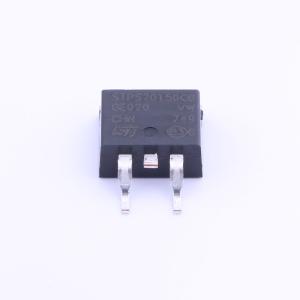

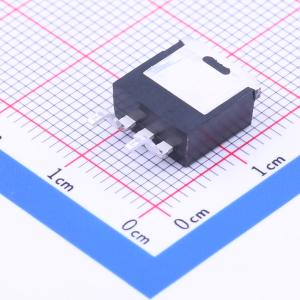

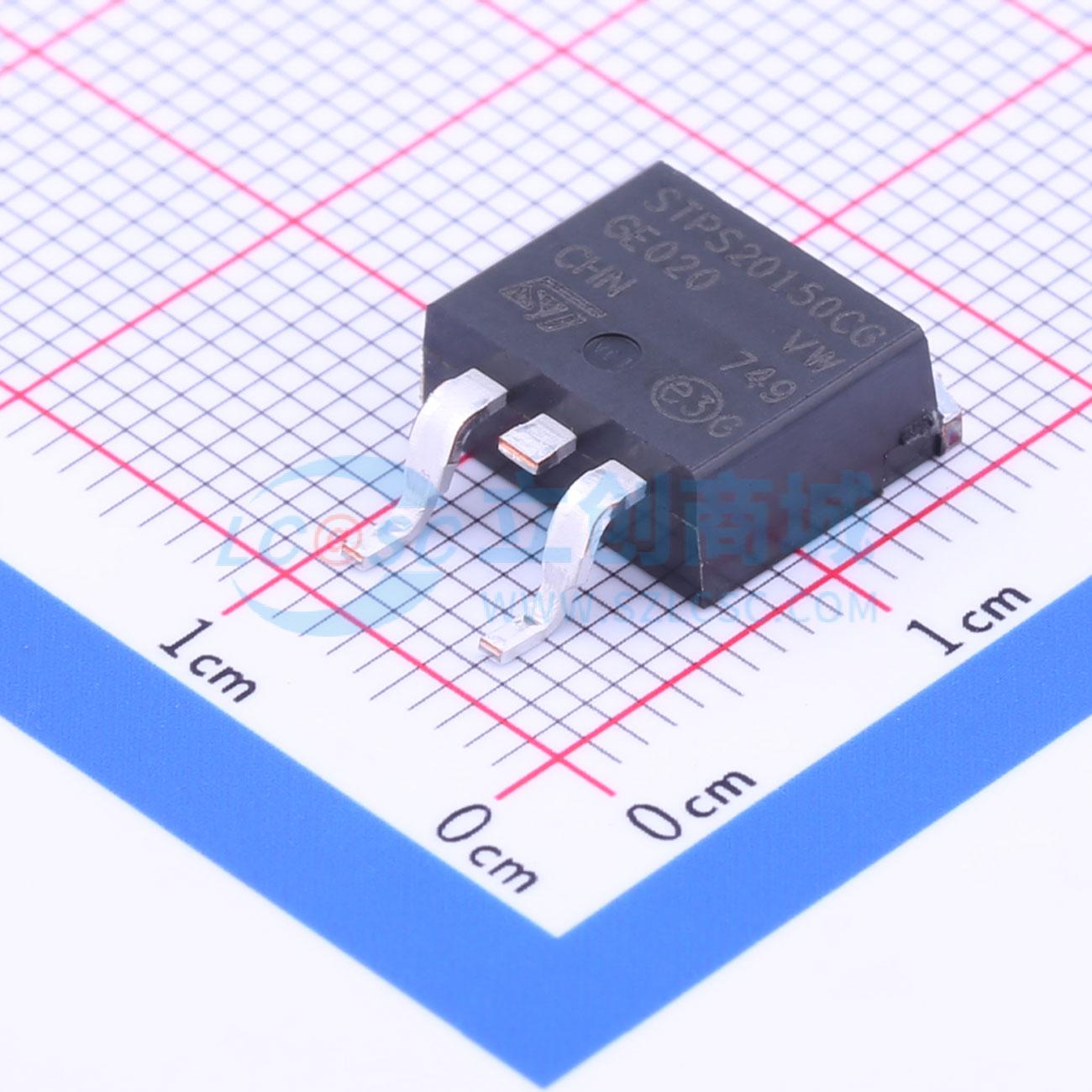

STPS20150CG-TR
电压:150V 电流:10A
- 描述
- 150 V、20 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20150CG-TR
- 商品编号
- C222195
- 商品封装
- TO-263-2
- 包装方式
- -
- 商品毛重
- 1.873克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 920mV@10A | |
| 直流反向耐压(Vr) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 5uA@150V | |
| 非重复峰值浪涌电流 (Ifsm) | 180A |
商品概述
双中心抽头肖特基整流器，专为高频开关模式电源设计。
商品特性
- 高结温能力
- 漏电流与正向压降之间的良好平衡
- 低漏电流
- 规定了雪崩能力
- 绝缘封装：TO-220FPAB
- 绝缘电压=2000 V RMS正弦
- D²PAK封装可按需提供符合ECOPACK®2标准的组件
- 可用封装：TO-220AB、TO-220FPAB、I2PAK、D²PAK
- TO-220AB封装推荐扭矩值：0.55 N·m，最大扭矩值：0.7 N·m
- TO-220FPAB封装推荐扭矩值：0.55 N·m，最大扭矩值：0.7 N·m
- 传导损耗评估公式：P =0.64×I_F(AV) +0.011×I_F²（RMS）
- 脉冲测试参数（每二极管）：tp=5 ms，δ<2%；tp=380 μs，δ<2%
应用领域
- 高频开关模式电源
