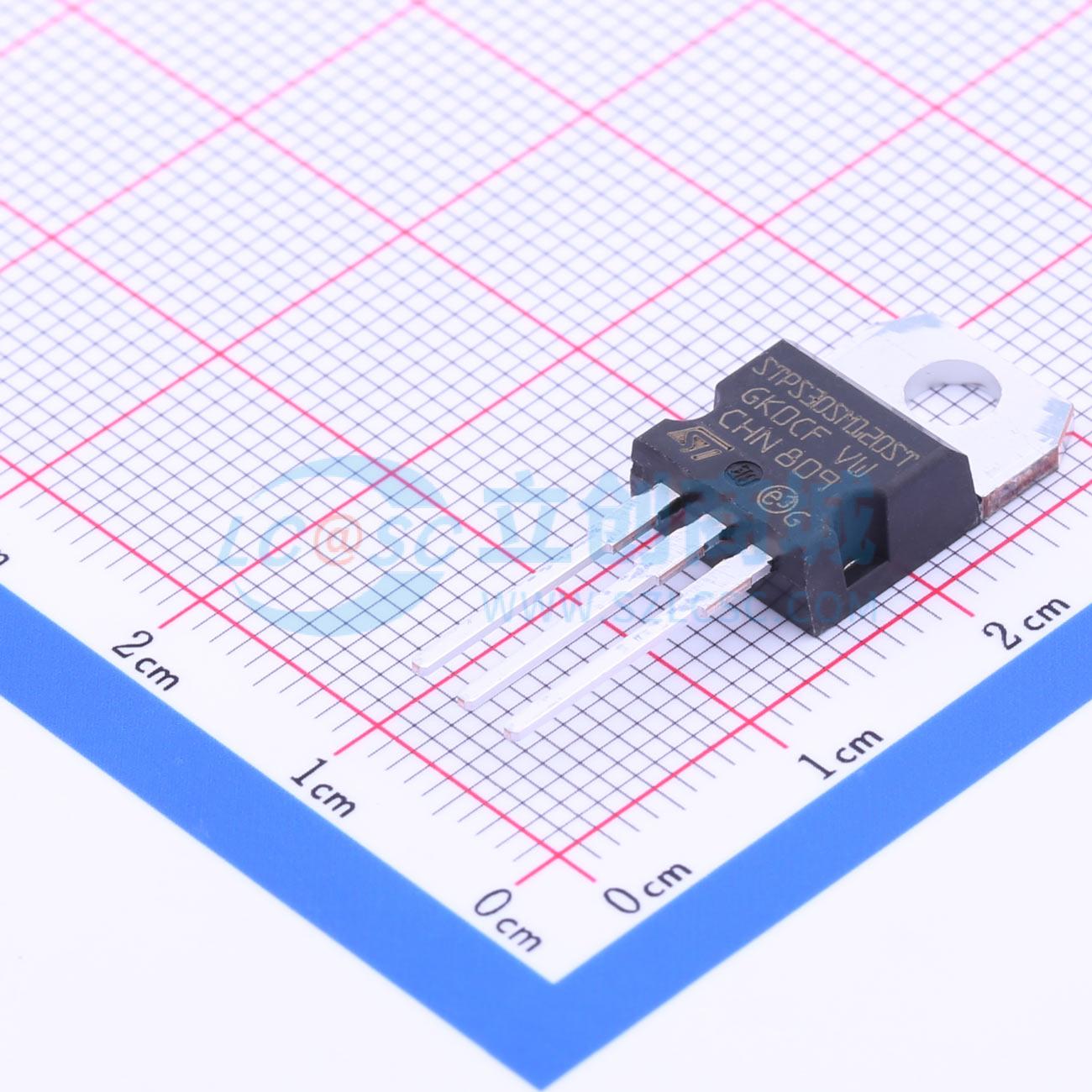

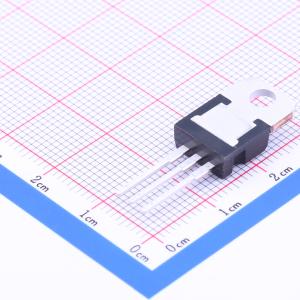

温馨提醒：图片仅供参考，商品以实物为准
STPS30SM120ST
电压:120V 电流:30A
- 描述
- 120 V、30 A 3引线单路低漏电流功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30SM120ST
- 商品编号
- C222185
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 950mV@30A | |
| 直流反向耐压(Vr) | 120V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 275uA@120V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 240A |
商品概述
这款肖特基二极管适用于高频开关模式电源。它采用TO-220AB窄引脚、TO-220AB、TO-220FPAB和I²PAK封装，在笔记本电脑、游戏机和台式机适配器中使用时，低负载和高负载下均能提供良好效率。用于评估传导损耗的公式为：P = 0.56 × I_F(AV) + 0.0067 × I_F²(RMS)。
商品特性
- 高电流能力
- 雪崩额定
- 低正向压降
- 高频工作
- TO220FP-AB绝缘封装，绝缘电压为2000 V RMS正弦
- TO-220AB和TO-220FPAB封装符合ECOPACK®2标准
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- TO-220AB和TO-220FPAB的推荐扭矩值：0.4 N·m至0.6 N·m
- 二极管在自身散热片上避免热失控的条件：dPtot/dTj <1/Rth(j-a)
应用领域
- 高频开关模式电源
- 笔记本电脑适配器
- 游戏机适配器
- 台式机适配器
