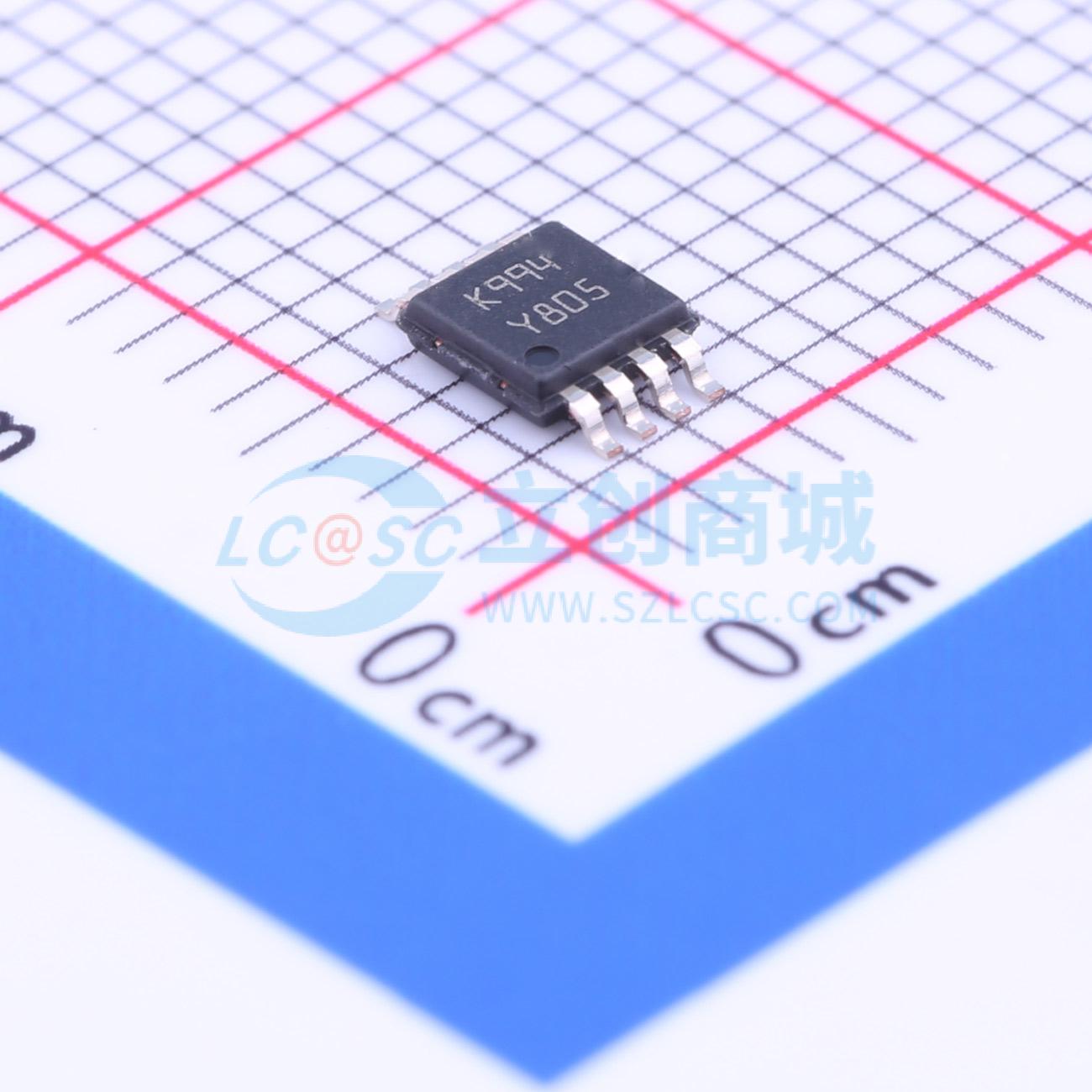

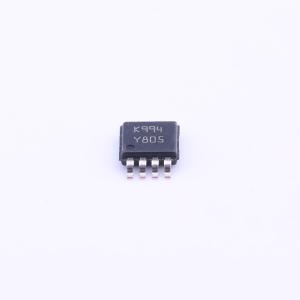

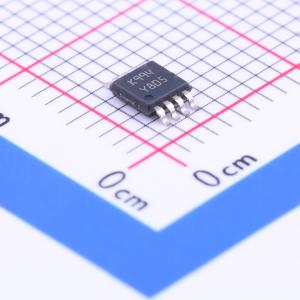

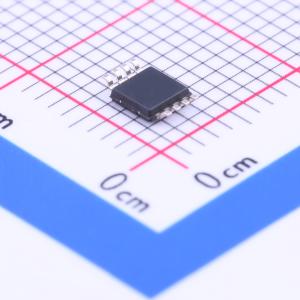

TS4994IST
1W单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1 W差分输入/输出音频功率放大器，支持可选待机
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS4994IST
- 商品编号
- C222178
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1Wx1@8Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.5% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 100dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 100dB |
商品概述
一款音频功率放大器，在 5V 电压下，能够向 8Ω 负载提供 1W 的连续均方根（RMS）输出功率。由于采用差分输入，它具有出色的抗噪能力。 外部待机模式控制可将电源电流降至 10nA 以下。STBY MODE 引脚允许待机模式为高电平有效或低电平有效（MiniSO - 8 版本除外）。此外，还具备内部热关断保护功能，使该器件能够承受短路情况。 该器件配备了共模反馈电路，无论输入共模电压如何，输出始终偏置在 VCC/2。 专为手机等高质量音频应用而设计，所需外部元件极少。
商品特性
- 差分输入
- 近乎零噗声和咔嗒声
- 输入接地时，217Hz 下电源抑制比（PSRR）为 100dB
- 工作电压范围：VCC = 2.5V 至 5.5V；在 VCC = 5V、总谐波失真（THD）= 1%、频率 F = 1kHz、8Ω 负载条件下，输出功率为 1W 轨到轨
- 217Hz 下共模抑制比（CMRR）为 90dB
- 待机模式下超低功耗（10nA），待机模式可选（低电平有效或高电平有效）
- 超快启动时间：典型值 15ms
- 提供 DFN10 3x3（间距 0.5mm）和 MiniSO - 8 封装
- 所有封装均为无铅封装
应用领域
- 手机（蜂窝/无绳）
- 笔记本电脑
- 个人数字助理（PDA）
- 便携式音频设备
