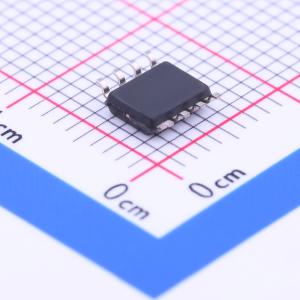

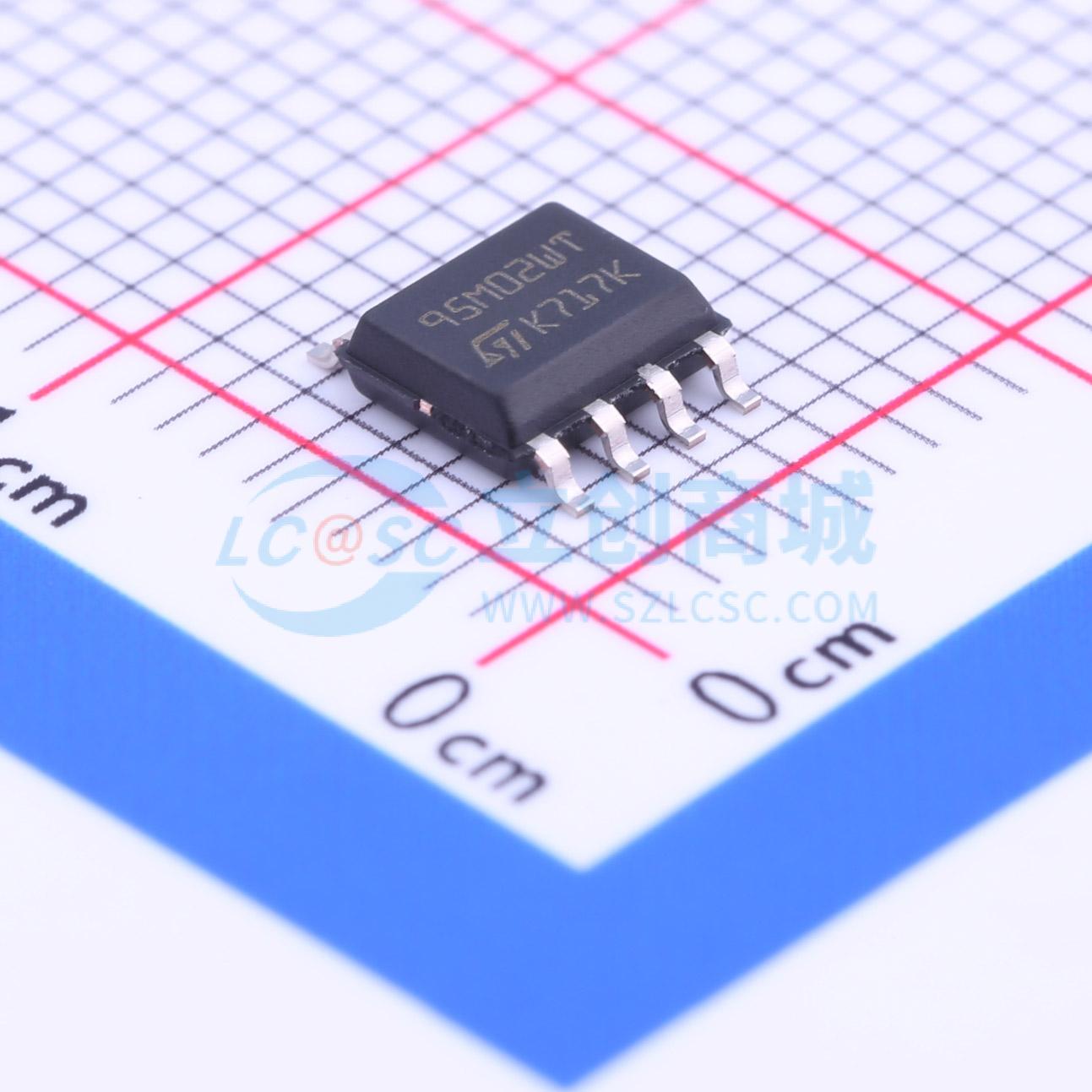

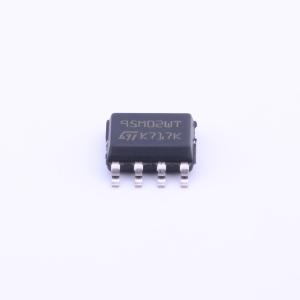

M95M02-DWMN3TP/K
汽车级 2 Mbit 串行 SPI 总线 EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用2048 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95M02-DWMN3TP/K
- 商品编号
- C222181
- 商品封装
- SO-8
- 包装方式
- -
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 2Mbit | |
| 时钟频率(fc) | 10MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL) | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
M95M02-A125是一款2-Mbit串行EEPROM汽车级器件，工作温度最高可达125℃。该器件符合汽车标准AEC-Q100 0级定义的高可靠性要求。器件通过简单的串行SPI兼容接口访问，速率最高可达10 MHz。存储阵列基于先进的真EEPROM技术（电可擦除可编程存储器），为字节可修改存储器（262144×8位），组织为1024页，每页256字节，其数据完整性通过嵌入式纠错码逻辑显著提升。M95M02-A125提供额外的识别页（256字节），可读取ST器件标识，也可用于存储敏感应用参数，这些参数之后可永久锁定为只读模式。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：2 Mbit（256 Kbyte）EEPROM
- 页大小：256字节
- 按块写保护：1/4、1/2或整个存储器
- 额外可写锁定页（识别页）
- 扩展温度和电压范围：最高125℃（VCC范围2.5V至5.5V）
- 时钟频率：VCC≥4.5V @105℃时为10 MHz；VCC≥2.5V @125℃时为5 MHz
- 用于噪声滤波的施密特触发器输入
- 短写周期时间：字节写入5 ms内；页写入5 ms内
- 写周期耐久性：25℃下400万次写周期，85℃下120万次写周期，125℃下10万次写周期
- 数据保留：25℃下100年
- ESD保护（人体模型）：3000 V
- 封装：符合RoHS标准且无卤素（ECOPACK2®）
