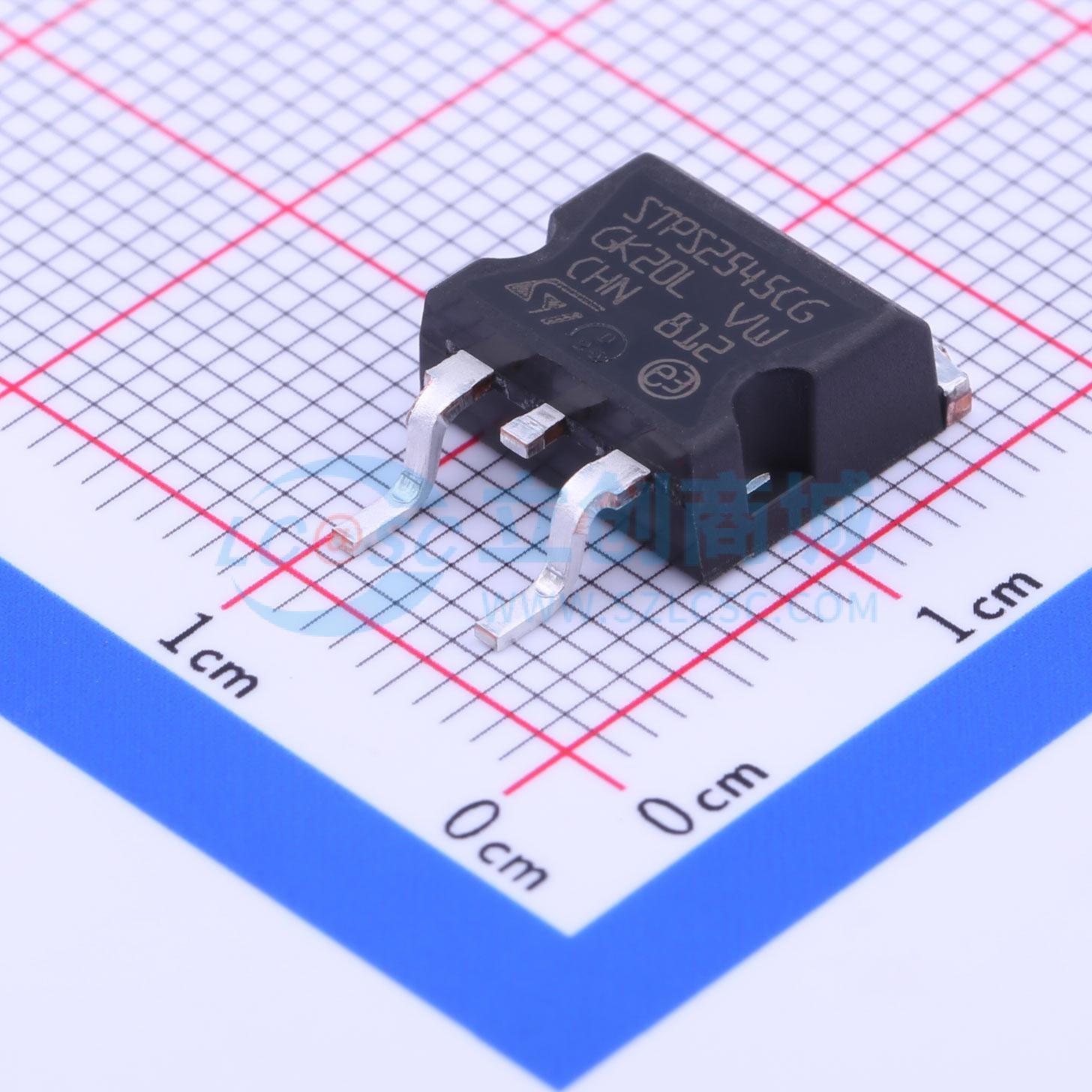

温馨提醒：图片仅供参考，商品以实物为准
STPS2545CG-TR
电压:45V 电流:12.5A
- 描述
- 45 V、25 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2545CG-TR
- 商品编号
- C222169
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 570mV@12.5A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 45V | |
| 整流电流 | 12.5A | |
| 反向电流(Ir) | 125uA@45V |
商品概述
双中心接线片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。该器件特别适用于低压、高频逆变器、续流和极性保护应用。
商品特性
- 导通损耗非常小
- 开关损耗可忽略不计
- 开关速度极快
- 热阻低
- 规定了雪崩能力
- 可高频工作
- ECOPACK兼容组件（D²PAK需按需提供）
- 冷却方式：传导（C）
- 环氧树脂符合UL 94 V0标准
- TO-220AB封装推荐扭矩值：0.55 N·m
- TO-220AB封装最大扭矩值：0.7 N·m
- 当同时使用二极管1和2时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)
- 评估导通损耗的公式：P=0.42×IF(AV)+0.012×IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
