温馨提醒：图片仅供参考，商品以实物为准

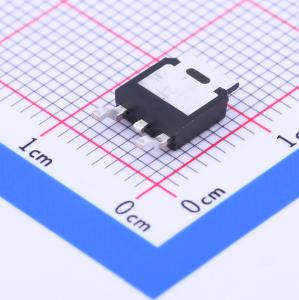

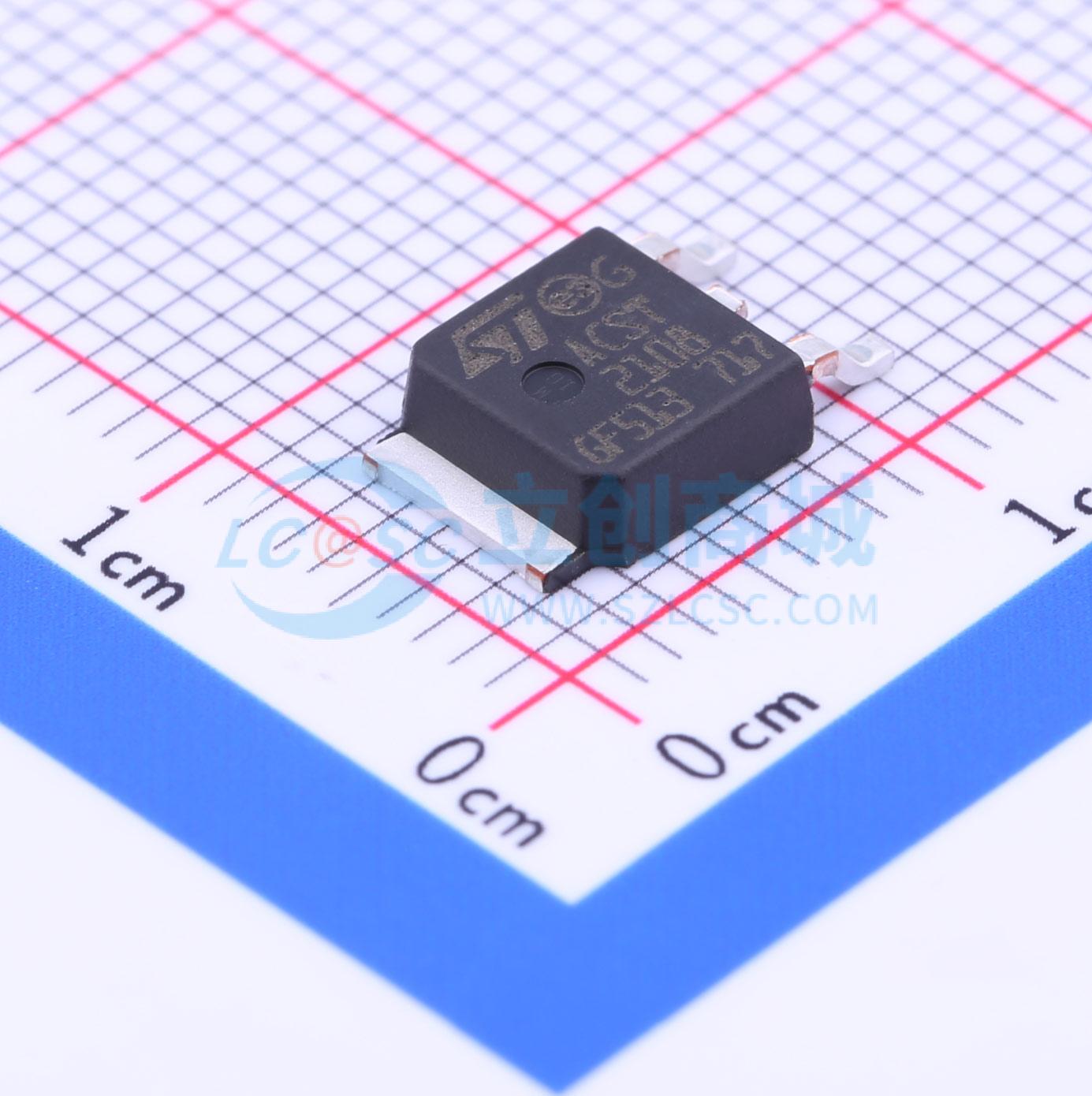

ACST210-8BTR
ACST210-8BTR
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACST210-8BTR
- 商品编号
- C222112
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 2A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 100mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 2V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1.1V | |
| 保持电流(Ih) | 10mA | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
ACST2系列属于ACS/ACST功率开关家族。该高性能设备适用于家用电器或工业系统，可驱动负载达2A。ACST2开关嵌入双向可控硅结构和高压钳位装置，以吸收感性关断能量并承受IEC 61000-4-5标准中描述的线路瞬变。该元件激活所需栅极电流低（IGT<10mA），且具有高电噪声抗扰度，符合IEC 61000-4-4（快速瞬变脉冲群测试）等IEC标准。
商品特性
- 带过压撬棒技术的双向可控硅
- 高噪声抗扰度：静态dV/dt>500V/μs
- TO-220FPAB绝缘封装，符合UL标准，绝缘电压2000VRMS
- 使设备符合IEC 61000-4-5标准
- 平面技术带来高关断状态可靠性
- 无需外部过压保护
- 减少元件数量
- 直接与微控制器接口
- 对IEC 61000-4-4标准描述的快速瞬变具有高抗扰度
- 高灵敏度，IGT max=10mA
- 自保护过压（参数VCL）
- 能安全承受AC线路瞬变电压，可钳位低能量尖峰或切换到导通状态耗散高能量冲击
- 浪涌后及下一个零电流交叉时恢复阻断电压能力
- 高dV/dt，500V/μs@125℃
应用领域
- 家用电器和工业控制系统中的AC开/关静态切换
- 驱动低功率高感性负载，如电磁阀、泵、风扇和微电机
- 开关高感性或阻性负载，如泵、阀、风扇或灯泡
