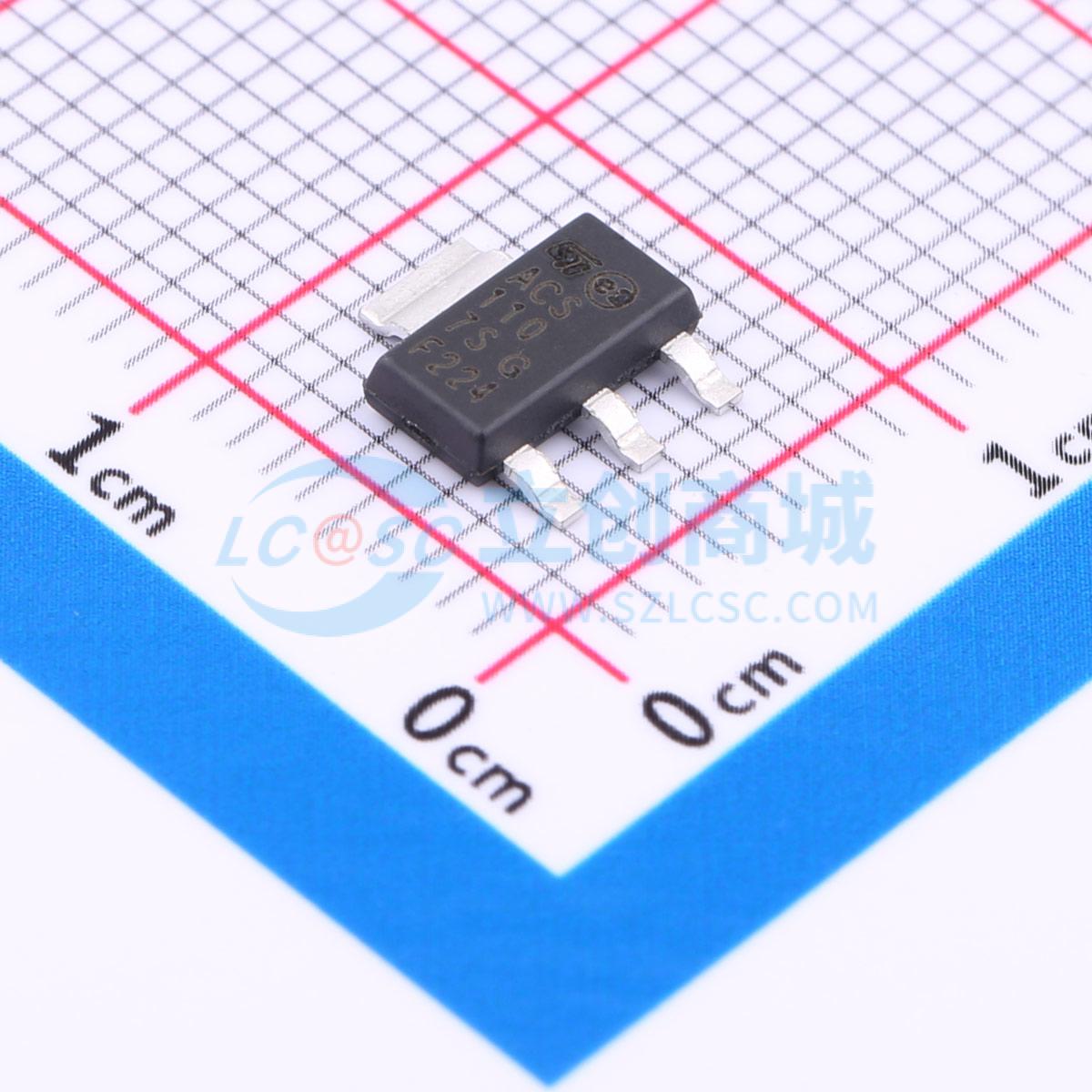

温馨提醒：图片仅供参考，商品以实物为准
ACS110-7SN
700V 45mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护交流开关
- 品牌名称
- ST(意法半导体)
- 商品型号
- ACS110-7SN
- 商品编号
- C222128
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | - | |
| 断态峰值电压(Vdrm) | 700V | |
| 通态电流(It) | 1A | |
| 浪涌电流 | - | |
| 门极平均耗散功率(PG(AV)) | 100mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.3V | |
| 门极触发电流(Igt) | 10mA | |
| 门极触发电压(Vgt) | 1V | |
| 保持电流(Ih) | 45mA | |
| 工作温度 | -30℃~+125℃@(Tj) |
商品概述
ACS110属于基于ASD概念的AC线路开关系列，是高性能开关电路，能控制高达1A的负载。ACS开关嵌入高压钳位结构以吸收电感关断能量，以及栅极电平转换驱动器以分离数字控制器和主开关，由流出栅极引脚的负栅极电流触发。封装型号包括SOT-223 ACS110-7SN和DIL-8 ACS110-7SB2。
商品特性
- 阻塞电压VDRM/ΔVRRM=±700V
- 雪崩控制VCL典型值1100V
- 额定导通电流IT(RMS)=1A
- 栅极触发电流IGT<10mA
- 集成开关驱动器
- 高抗噪性，静态dV/dt>500V/μs
- 不需要外部保护缓冲器或压敏电阻
- 设备可满足IEC 61000-4-5和IEC335-1（DIL-8封装）
- 减少组件数量达80%
- 直接与微控制器接口
- 消除微控制器上的任何栅极反冲
- 允许多个ACS在同一冷却垫上直接连接（SOT-223）
应用领域
- 家电控制系统中的AC静态开关
- 驱动低功率高电感或电阻负载，如继电器、阀门、电磁阀、分配器、泵、风扇、微电机、除霜加热器
- 适用于洗衣机、洗碗机、烘干机、冰箱、热水器、空调系统、微波炉和其他炊具
