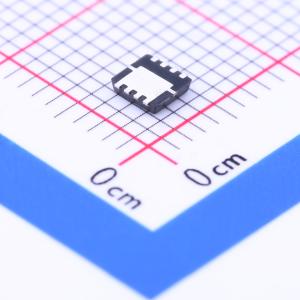

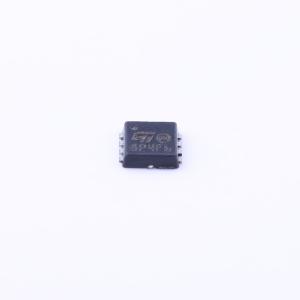

温馨提醒：图片仅供参考，商品以实物为准
STL8P4LLF6
1个P沟道 耐压:40V 电流:8A
- 描述
- P沟道40 V、0.0175 Ohm典型值、8 A STripFET F6功率MOSFET，PowerFLAT 3.3 x 3.3封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STL8P4LLF6
- 商品编号
- C222138
- 商品封装
- PowerFLAT(3.3x3.3)
- 包装方式
- -
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 20.5mΩ@10V | |
| 耗散功率(Pd) | 2.9W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 22nC@4.5V | |
| 输入电容(Ciss) | 2.85nF | |
| 反向传输电容(Crss) | 180pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 270pF |
商品概述
该器件是采用STripFET™ F6技术开发的P沟道功率MOSFET，具有新型沟槽栅极结构。由此制成的功率MOSFET在所有封装中均呈现极低的导通电阻RDS(on)。
商品特性
- 极低的导通电阻
- 极低的栅极电荷
- 高雪崩耐量
- 低栅极驱动功率损耗
应用领域
- 开关应用
