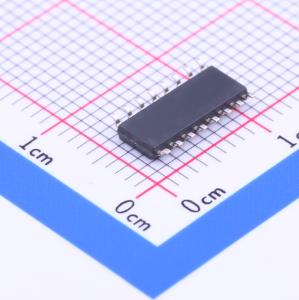

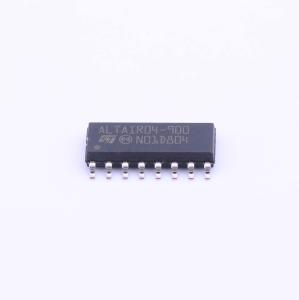

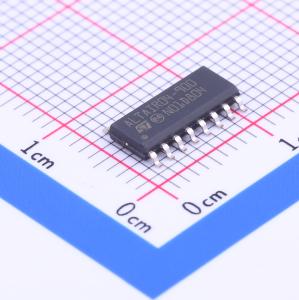

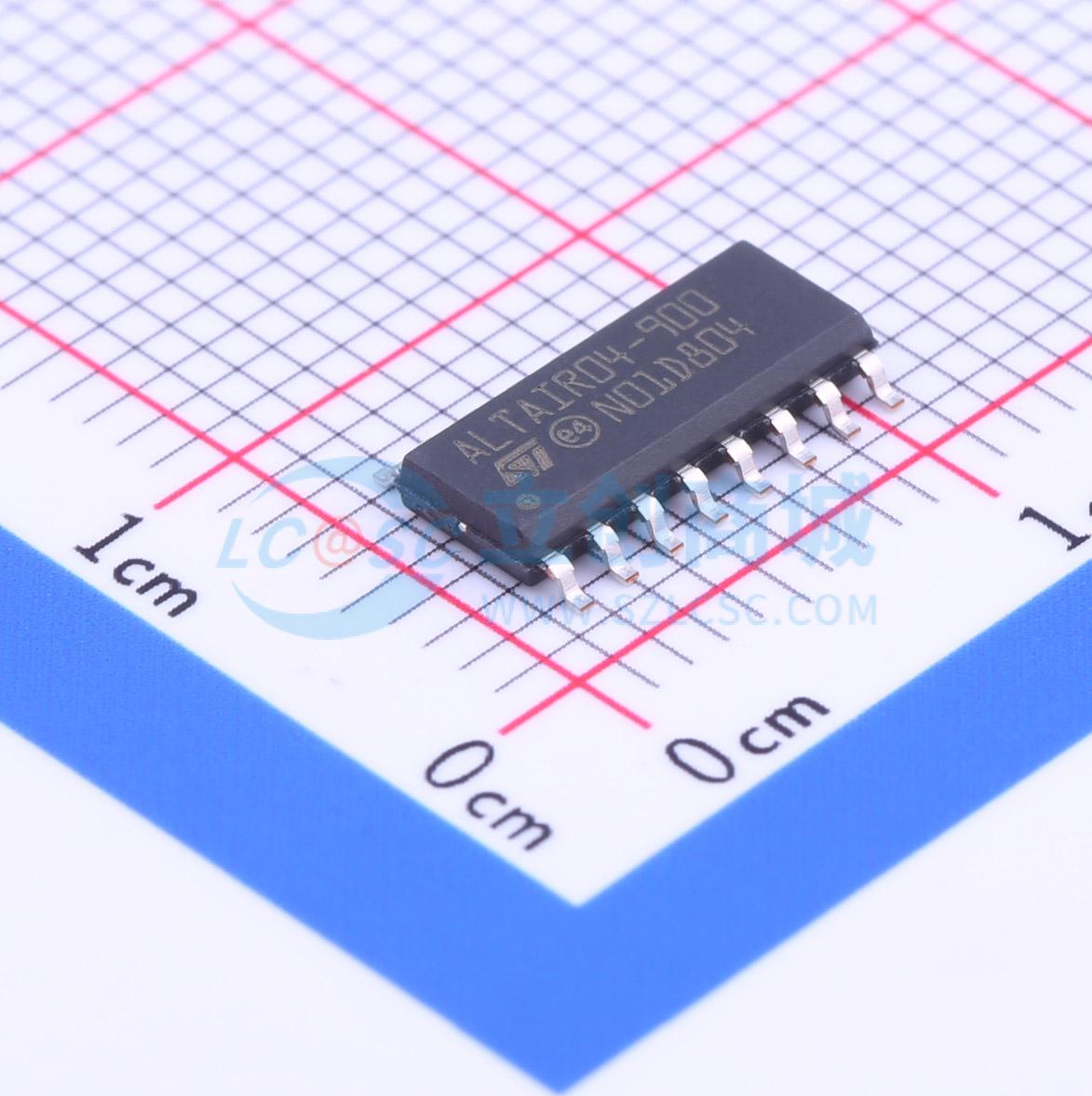

ALTAIR04-900TR

ALTAIR04 - 900是一款高压全原边感应开关稳压器，可直接由整流后的市电供电，所需外部元件极少。它在同一封装内集成了高性能低压PWM控制器芯片和900 V雪崩耐受功率部分。 该器件在同一封装内集成了两个芯片：低压PWM控制器和900 V雪崩耐受功率部分。 该控制器采用电流模式，专为离线准谐振反激式转换器而设计。 该器件利用原边感应反馈提供恒定输出电压。这消除了对光耦合器、副边电压基准以及电流传感器的需求，同时仍能保持精确的调节。此外，可以设置最大可输出电流，以提高产品在故障情况下的安全性和可靠性。 变压器去磁感应输入可确保准谐振操作，该输入可开启功率部分。同一输入还用于输出电压监测，以实现恒压调节，并实现与市电无关的最大可输出电流（线电压前馈）。 最大开关频率上限为166 kHz，因此在轻至中等负载时，一项特殊功能可自动降低工作频率，同时仍保持谷底开关操作。当负载非常轻时，器件进入受控的突发模式操作，结合内置的高压启动电路和低工作电流，可将待机功耗降至最低。 虽然变压器中需要一个辅助绕组来正确实现恒压/恒流调节，但芯片直接由整流后的市电供电。这在恒流调节期间尤为重要，此时绕组产生的反激电压会降至欠压锁定（UVLO）阈值以下。 然而，如果需要超低空载输入功耗以符合最严格的节能要求，则需要通过辅助绕组为器件供电。 这些功能可在不同工作条件下优化功率处理。该器件具备保护功能，在自动重启模式下可提高产品的安全性和可靠性： 辅助绕组断开或欠压检测、副边整流器短路或变压器饱和

• 无光耦原边恒压操作
• 可调节且与市电无关的最大输出电流，确保在过载/短路情况下安全运行
• 900 V雪崩耐受内部功率部分
• 准谐振谷底开关操作
• 低待机功耗
• 针对变压器饱和和副边二极管短路的过流保护
• SO16N封装

• 电能计量开关电源
• 三相输入工业系统的辅助电源
• 交直流适配器
