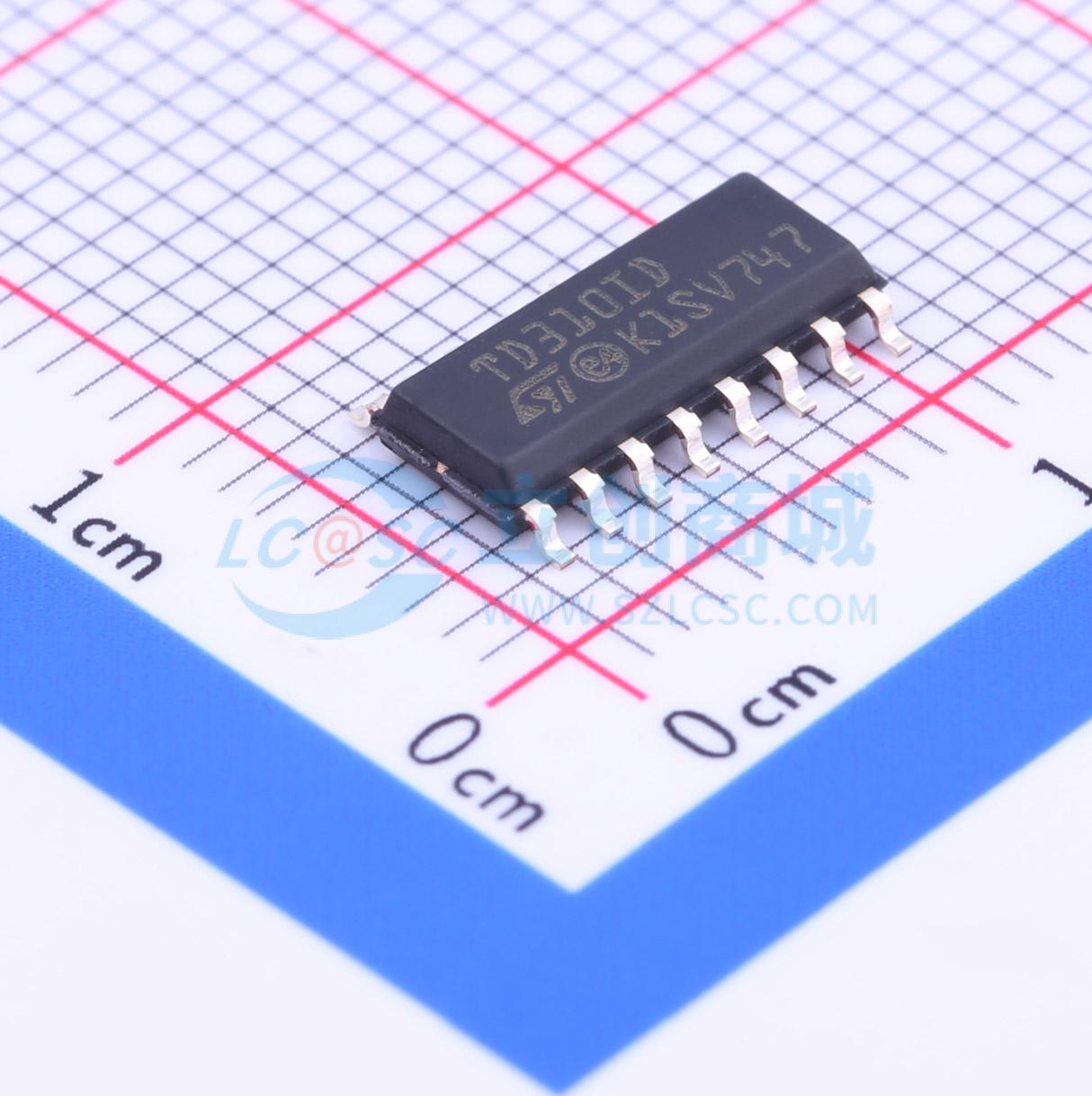

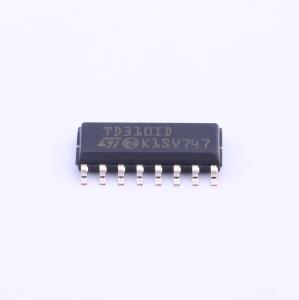

温馨提醒：图片仅供参考，商品以实物为准

TD310ID

描述: 带电流感应的三IGBT/MOS驱动器
品牌名称: ST(意法半导体)
商品型号: TD310ID
商品编号: C222146
商品封装: SO-16
包装方式: 管装
商品毛重: 0.294克(g)

商品参数

商品概述

TD310 旨在驱动一个、两个或三个功率 IGBT/MOS，并且具备驱动脉冲变压器的能力。因此，它非常适合在低端或半桥配置中连接控制 IC 和功率开关。 TD310 包含一个电流检测比较器，在过流情况下可抑制输出驱动器。一个报警输出将该事件信号发送给控制器。 TD310 还包含一个未使用的运算放大器，可用于电流测量（作为微控制器 A/D 输入前的放大器）或其他通用用途。可编程欠压锁定和待机模式使 TD310 适用于广泛的环境和应用。典型应用包括三相系统中的低端 IGBT 和功率 MOSFET 驱动、脉冲变压器驱动以及通用脉冲驱动。

商品特性

每通道 0.6 A 峰值输出电流能力
低输出阻抗，典型值：200 mA 时为 7Ω
带迟滞的 CMOS/LSTTL 兼容反相输入
4V 至 16V 单电源供电
低偏置电流，典型值：1.5 mA
可调欠压锁定电平
待机模式
通道并联能力

应用领域

三相系统中的低端 IGBT 和功率 MOSFET 驱动
脉冲变压器驱动
通用脉冲驱动

数据手册PDF

放大查看下载PDF

交货周期

订货10-14个工作日

购买数量

(50个/管，最小起订量 157 个)

个

起订量：157 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT
	驱动通道数	3
	灌电流(IOL)	200mA

	属性	参数值
	拉电流(IOH)	200mA
	工作电压	4V~16V
	上升时间(tr)	-
	工作温度	-40℃~+125℃
