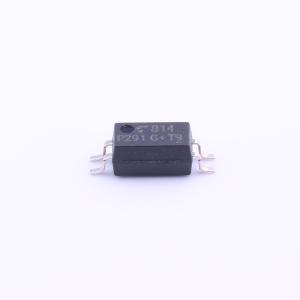

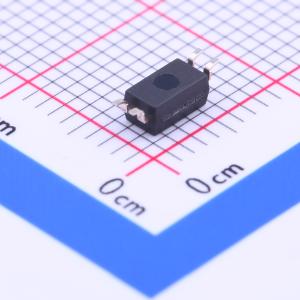

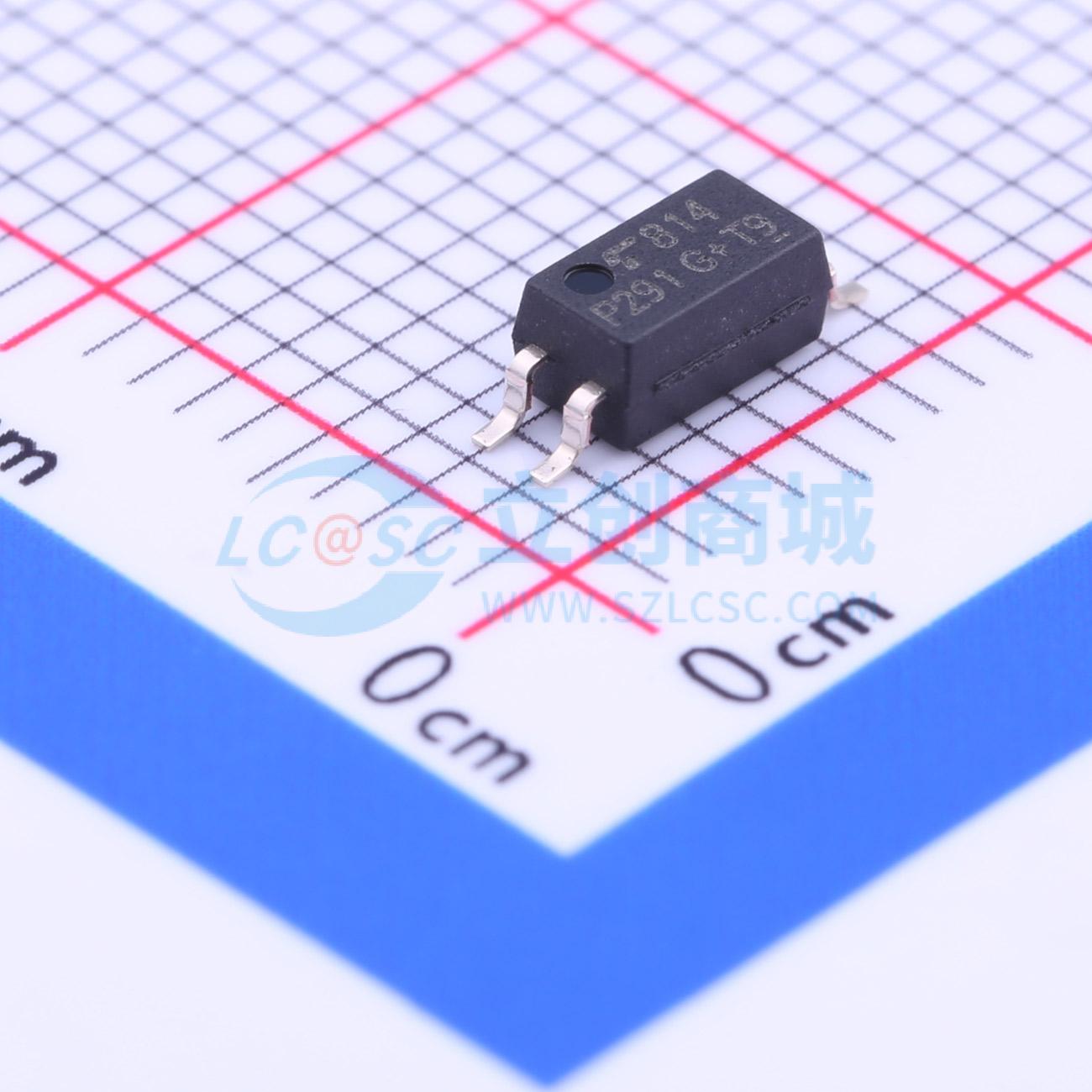

TLP291(GRH-TP,SE
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP291(SE)由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。TLP291(SE)采用SO4封装，是一款非常小巧纤薄的耦合器。由于TLP291(SE)保证了较宽的工作温度范围（Ta = -55至110°C）和较高的隔离电压（3750Vrms），因此适用于高密度表面贴装应用，如小型开关电源和可编程控制器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP291(GRH-TP,SE
- 商品编号
- C192426
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 150% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
TLP291(SE由与砷化镓红外发光二极管光耦合的光电晶体管组成。 TLP291(SE采用SO4封装，是一款非常小巧纤薄的耦合器。由于TLP291(SE保证了较宽的工作温度范围（Ta = -55至110℃）和较高的隔离电压（3750Vrms），因此适用于高密度表面贴装应用，如小型开关电源和可编程控制器。
商品特性
- 集电极 - 发射极电压：80V（最小值）
- 电流传输比：50%（最小值），GB等级：100%（最小值）
- 隔离电压：3750Vrms（最小值）
- 工作温度：-55至110℃
- UL认证：UL1577，文件编号E67349
- cUL认证：CSA组件验收服务编号5A，文件编号E67349
- SEMKO认证：符合EN 60065: 2002、EN 60950-1: 2001、EN 60335-1: 2002标准
- BSI认证：符合BS EN 60065: 2002、BS EN 60950-1: 2006标准
- VDE认证：符合EN 60747-5-5标准
应用领域
- 小型开关电源
- 可编程控制器
