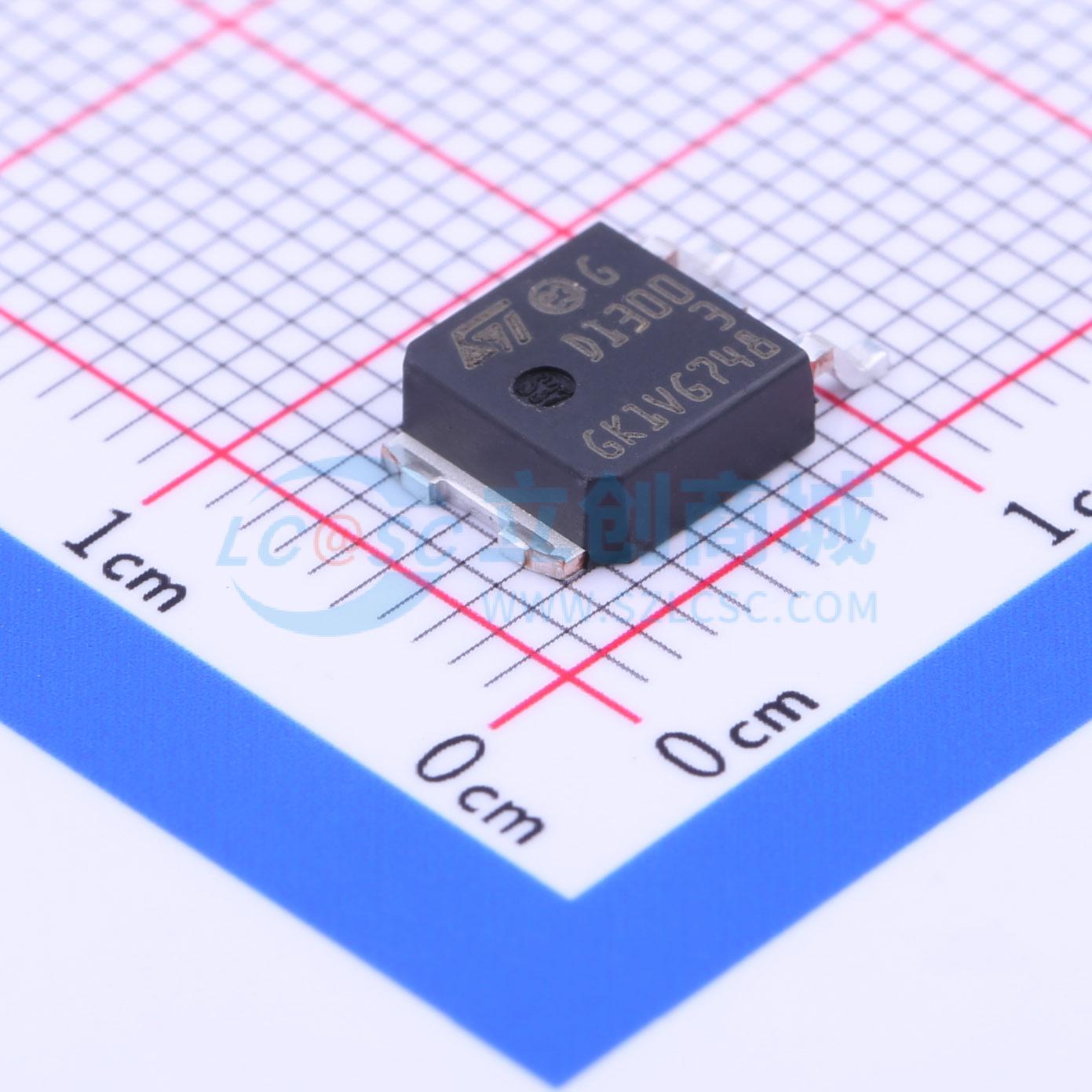

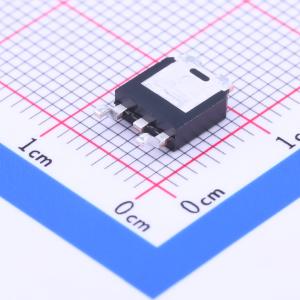

STD13003T4
高压快速开关NPN功率晶体管，采用多外延平面技术，适用于照明和开关电源应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压快速切换NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STD13003T4
- 商品编号
- C222167
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 1.5A | |
| 集射极击穿电压(Vceo) | 400V | |
| 耗散功率(Pd) | 20W | |
| 直流电流增益(hFE) | 20；35；25 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 3V | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 18V | |
| 数量 | 1个NPN |
商品概述
该器件采用高压多外延平面技术，以实现高开关速度和中等电压能力。它采用蜂窝发射极结构和平板边缘终端，在保持宽RBSOA的同时增强开关速度。该器件设计用于照明应用和低成本开关模式电源。封装类型包括IPAK TO-251（后缀-1）和DPAK TO-252（后缀T4）。
商品特性
- 引脚反向于标准IPAK（TO-251）/DPAK（TO-252）封装
- 中等电压能力
- 动态参数差异小
- 批次间差异小，确保可靠运行
- 极高的开关速度
- 表面贴装DPAK（TO-252）功率封装，带卷带（后缀"T4"）
- 通孔IPAK（TO-251）功率封装，带管装（后缀"-1"）
应用领域
- 荧光灯照明用电子镇流器
- 开关模式电源
