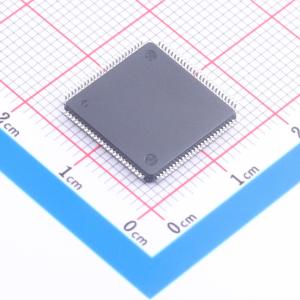

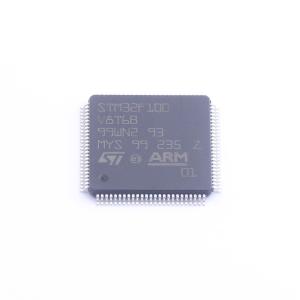

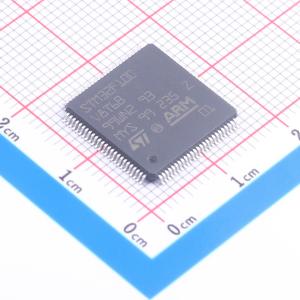

STM32F100V8T6B
主流超值系列ARM Cortex-M3 MCU,具有64 KB Flash、24 MHz CPU、运动控制和CEC功能
- 描述
- 特性:核心:ARM 32位Cortex-M3 CPU。 最高24 MHz频率,1.25 DMIPS/MHz(Dhrystone 2.1)性能。 单周期乘法和硬件除法。 16至128 KB的闪存。 4至8 KB的SRAM。 2.0至3.6 V应用电源和I/O
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F100V8T6B
- 商品编号
- C222160
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 24MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 8KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 80 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
低中密度价值系列,先进的基于ARM的32位MCU,配备16至128 KB闪存、12个定时器、ADC、DAC及8个通信接口
商品特性
- 核心:ARM 32位Cortex-M3 CPU,最高频率24 MHz,性能为1.25 DMIPS/MHz(Dhrystone 2.1),支持单周期乘法和硬件除法
- 存储器:16至128 KB闪存;4至8 KB SRAM
- 时钟、复位和电源管理:应用电源和I/O电压范围2.0至3.6 V;具备POR、PDR和可编程电压检测器(PVD);支持4至24 MHz晶体振荡器、内部8 MHz工厂微调RC、内部40 kHz RC、CPU时钟用PLL、带校准的32 kHz RTC振荡器
- 低功耗:支持睡眠、停止和待机模式;VBAT电源用于RTC和备份寄存器
- 调试模式:串行线调试(SWD)和JTAG接口
- DMA:7通道DMA控制器,支持定时器、ADC、SPI、I2C、USART和DAC等外设
- ADC:1个12位、1.2 μs模数转换器(最多16通道),转换范围0至3.6 V,带温度传感器
- DAC:2个12位数字模拟转换器
- I/O端口:最多80个快速I/O端口,37/51/80个I/O,均可映射到16个外部中断向量,几乎所有端口耐受5 V
- 封装:LQFP100(14×14 mm)、LQFP64(10×10 mm)、LQFP48(7×7 mm)、TFBGA64(5×5 mm)
- 定时器:最多12个定时器,包括最多3个16位定时器(每个最多4个IC/OC/PWM或脉冲计数器)、1个16位6通道高级控制定时器(最多6个PWM输出通道,带死区生成和紧急停止)、1个16位定时器(2个IC/OC、1个OCN/PWM,带死区生成和紧急停止)、2个16位定时器(每个带IC/OC/OCN/PWM、死区生成和紧急停止)、2个看门狗定时器(独立和窗口)、SysTick定时器(24位向下计数器)、2个16位基本定时器(驱动DAC)
- 通信接口:最多8个通信接口,包括最多2个I2C接口(SMBus/PMBus)、最多3个USART(ISO 7816接口、LIN、IrDA能力、调制解调器控制)、最多2个SPI(12 Mbit/s)、消费电子控制(CEC)接口
- 其他:CRC计算单元、96位ID、ECOPACK封装
