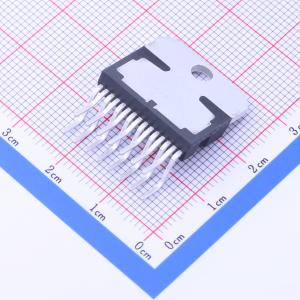

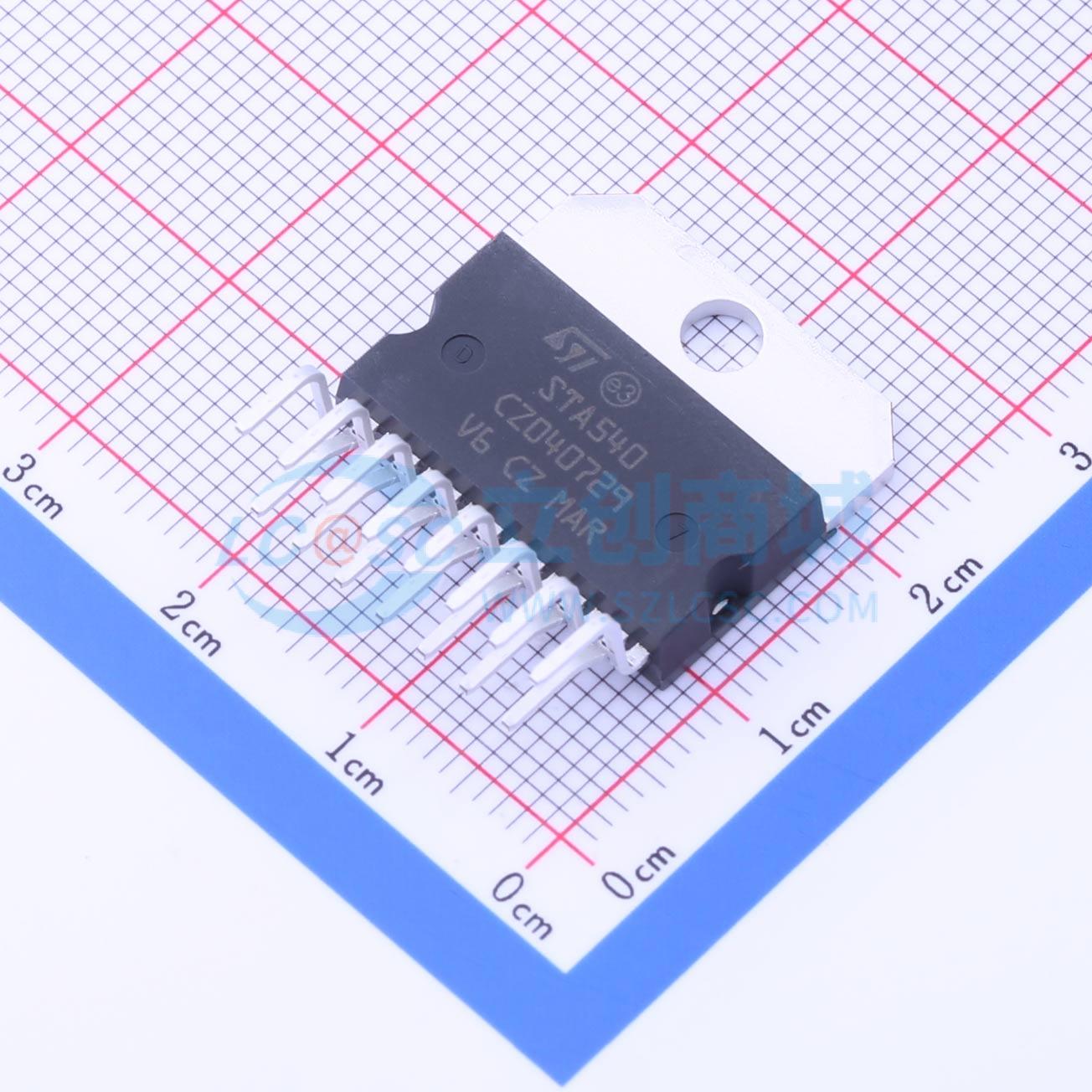

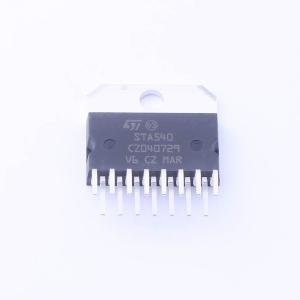

温馨提醒：图片仅供参考，商品以实物为准
STA540
四通道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4 x 13 W双路/四路功率放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STA540
- 商品编号
- C222158
- 商品封装
- Multiwatt-15
- 包装方式
- 管装
- 商品毛重
- 9.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 38Wx2@4Ω | |
| 工作电压 | 8V~22V | |
| 总谐波失真+噪声(THD+N) | 0.02% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 80mA | |
| 工作温度 | 0℃~+70℃ | |
| 输入类型 | 单端 | |
| 电源纹波抑制比(PSRR) | 50dB | |
| 输入通道数 | 4个单端输入 |
商品概述
STA540是一款4通道AB类音频放大器，专为高品质声音应用而设计。 这些放大器具有单端输出，集成了短路保护、热保护和诊断功能。 该芯片采用15引脚的Multiwatt ECOPACK无铅封装，符合RoHS（2002/95/EC）标准。
商品特性
- 高输出功率能力：
- 在18 V、1 kHz、10%总谐波失真（THD）条件下，2x38 W 驱动4 Ω负载
- 在22 V、1 kHz、10% THD条件下，2x34 W 驱动8 Ω负载
- 在14.4 V、1 kHz、10% THD条件下，2x24 W 驱动4 Ω负载
- 在16 V、1 kHz、10% THD条件下，2x15 W 驱动8 Ω负载
- 在15 V、1 kHz、10% THD条件下，4x13 W 驱动2 Ω负载
- 在18 V、1 kHz、10% THD条件下，4x11 W 驱动4 Ω负载
- 在14.4 V、1 kHz、10% THD条件下，4x7 W 驱动4 Ω负载
- 最少的外部元件数量：
- 无需自举电容
- 无需Boucherot单元
- 内部固定增益20 dB
- 待机功能（与CMOS兼容）
- 待机操作期间无明显爆音
- 削波检测器输出接地
- 短路检测器输出接VS
- 短路检测器 – 开机时进行软短路检查
- 热关断警告
