温馨提醒：图片仅供参考，商品以实物为准

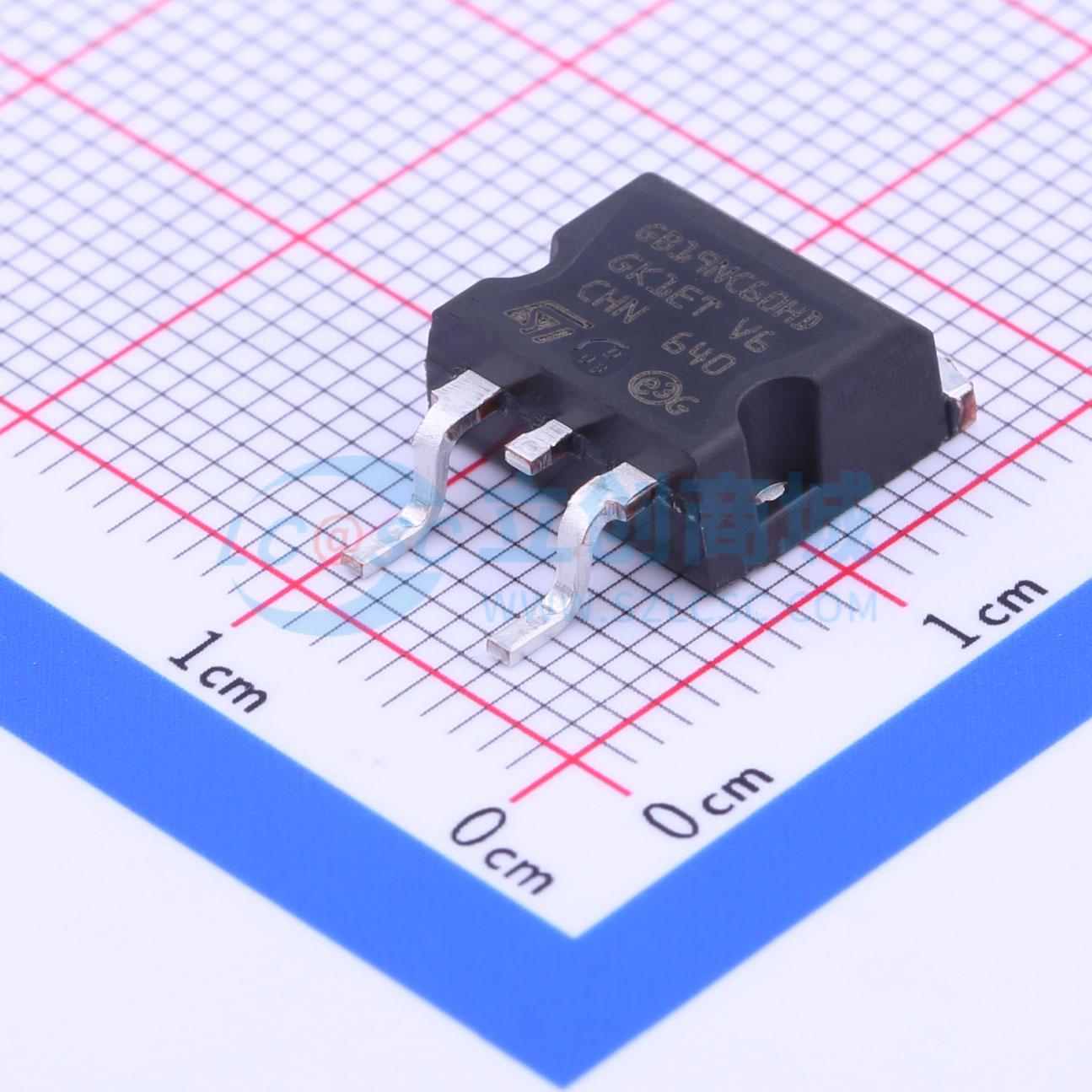

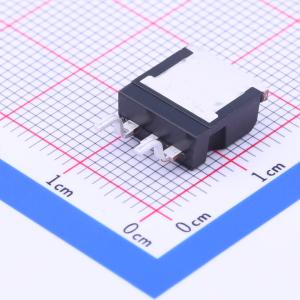

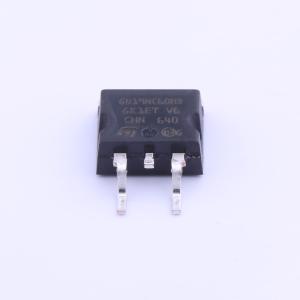

STGB19NC60HDT4
19 A、600 V超快IGBT，带超快速二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些器件是超快绝缘栅双极型晶体管（IGBT）。它们采用了先进的Power MESH™工艺，从而在开关性能和低导通状态特性之间实现了出色的平衡。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGB19NC60HDT4
- 商品编号
- C222140
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 1.915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 130W | |
| 输出电容(Coes) | 130pF | |
| 正向脉冲电流(Ifm) | 50A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@12A,15V | |
| 栅极阈值电压(Vge(th)) | 3.75V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC | |
| 输入电容(Cies) | 1.18nF | |
| 开启延迟时间(Td(on)) | 25ns | |
| 关断延迟时间(Td(off)) | 97ns | |
| 导通损耗(Eon) | 85uJ | |
| 关断损耗(Eoff) | 189uJ | |
| 反向恢复时间(Trr) | 31ns | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 36pF |
优惠活动
购买数量
(1000个/圆盘，最小起订量 1 个)个
起订量：1 个1000个/圆盘
总价金额：
￥ 0.00近期成交6单
