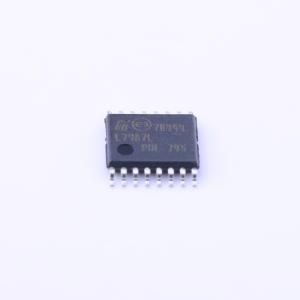

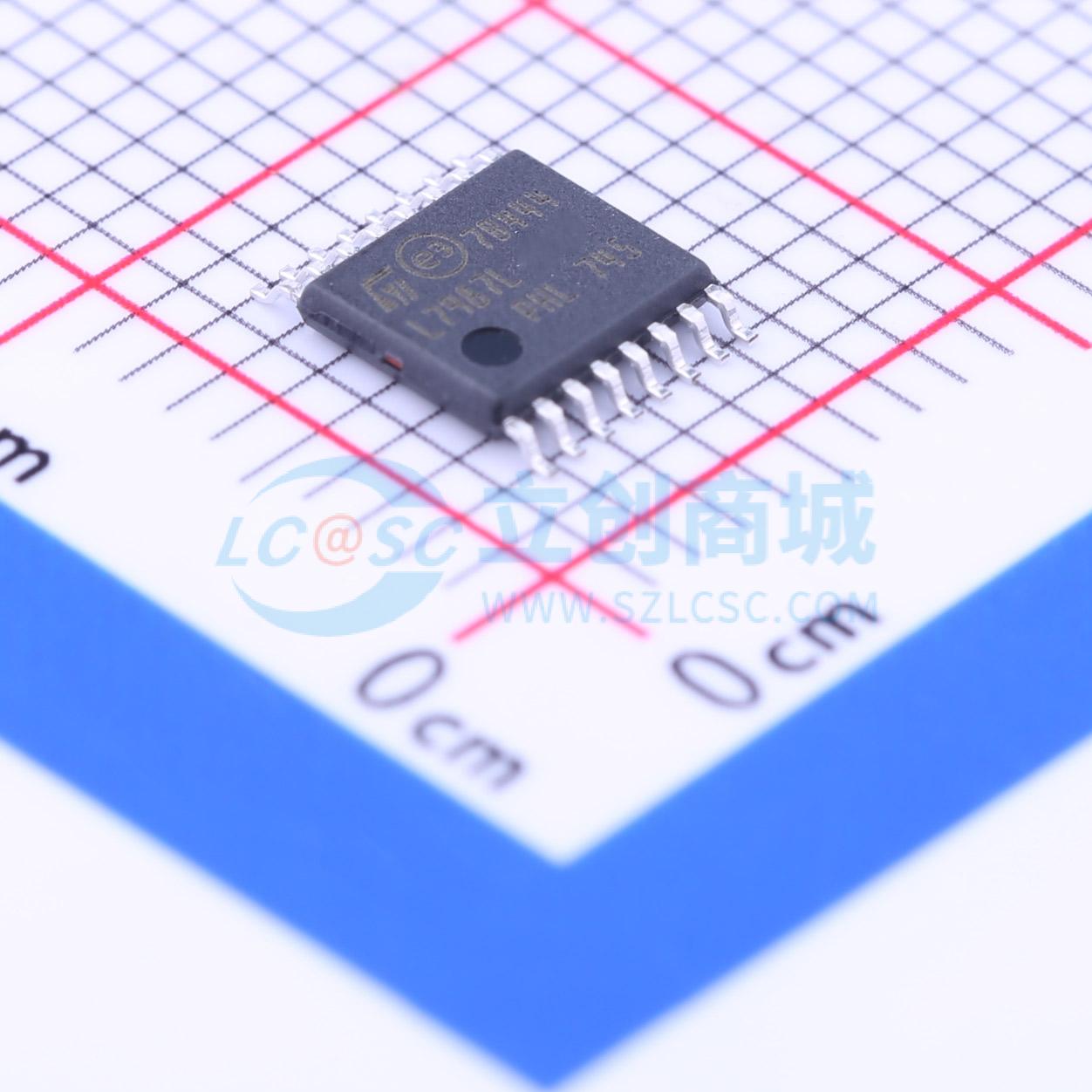

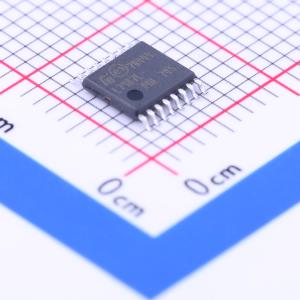

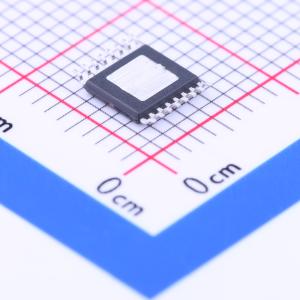

L7987L

61 V, 2 A 异步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L7987L 是一款单片降压开关稳压器,能够提供高达 2 A 的直流输出电流。输出电压可调范围从 0.8 V 到接近输入电压。内置切换功能在轻负载下提高效率。可调电流限制和高开关频率能力使应用紧凑。脉冲电流检测和数字频率折返实现有效的恒流保护。峰值电流折返减少重短路条件下功率组件的压力。PGOOD 开漏输出可以在启动阶段实现输出电压排序。多个设备可以通过 SYNCH 引脚同步,防止低噪声应用中的拍频噪声。
品牌名称: ST(意法半导体)
商品型号: L7987L
商品编号: C222123
商品封装: HTSSOP-16-EP
包装方式: 管装
商品毛重: 0.417克(g)

商品参数

商品概述

L7987L器件是一款降压型单片开关稳压器，能够提供高达2 A的直流电流。输出电压可调范围为0.8 V至接近输入电压（VIN）。VBIAS引脚上的嵌入式切换功能可在轻载时实现最高效率。可调电流限制功能可根据标称输出电流相应地选择电感的均方根电流，高开关频率能力使应用尺寸更加紧凑。具备数字频率折返功能的逐脉冲电流检测可在不同应用条件下实现有效的恒流保护。峰值电流折返功能可降低严重短路情况下功率元件的应力。PGOOD开集电极输出还可在上电阶段实现输出电压排序。多个器件可通过共享SYNCH引脚实现同步，以防止在如带A/D转换的传感器等低噪声应用中出现拍频噪声。

商品特性

2 A直流输出电流
4.5 V至61 V的工作输入电压
典型RDS,ON = 300 mΩ
可调开关频率fSW（250 kHz – 1.5 MHz）
低静态电流 - 关断模式（典型值为11 μA，取自VIN）
低静态电流（典型值为1 mA - ΔVIN 24 V - VOUT 3.3 V）
输出电压可从0.8 V调至VIN
同步功能
可调软启动时间
可调电流限制
用于LDO操作的高级自举电容管理
VBIAS可提高轻载时的效率
PGOOD开集电极输出
输出电压排序
短路时的数字频率折返
短路时的峰值电流折返
自动恢复热关断

应用领域

专为24 V总线设计
故障安全容错系统
可编程逻辑控制器（PLCs）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~61V
	输出电流	2A
	开关频率	250kHz~1.5MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	可调
