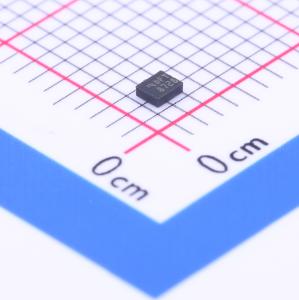

温馨提醒：图片仅供参考，商品以实物为准
M24C16-FMH6TG
16Kbit I2C兼容EEPROM，具有低功耗和高可靠性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M24C16是一款16Kbit I2C兼容的EEPROM，支持400kHz I2C总线模式。该器件在不同工作电压范围内具有不同的特性，包括2.5V至5.5V、1.8V至5.5V和1.6V至1.7V。所有器件都支持400kHz的时钟频率。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C16-FMH6TG
- 商品编号
- C222116
- 商品封装
- UFDFPN-5(1.4x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 1mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns |
商品概述
该产品是一款EEPROM存储器件，支持I²C总线通信，提供多种封装类型及尺寸。
商品特性
- 兼容所有I²C总线模式（400kHz、100kHz）
- 存储阵列：16Kbit（2K字节）EEPROM，页大小16字节
- 单电源电压：M24C16-W为2.5V至5.5V；M24C16-R为1.8V至5.5V；M24C16-F为1.7V至5.5V（全温度范围）及1.6V至1.7V（有限温度范围）
- 写入性能：字节写入和页写入时间均≤5ms
- 工作温度范围：-40℃至+85℃
- 支持随机和顺序读取模式
- 具备整个存储阵列的写保护功能
- 增强型ESD/闩锁保护
- 超过400万次写入周期
- 超过200年数据保留期
- 封装类型包括PDIP8 ECOPACK2®、SO8 ECOPACK2®、TSSOP8 ECOPACK2®、UFDFPN8 ECOPACK2®、UFDFPN5 ECOPACK2®及未切割晶圆（每个裸片均经过测试）
- 封装尺寸：TSSOP8（DW）宽度169mil；SO8（MN）宽度150mil；DFN8尺寸2×3mm；UFDFPN5（MH）对应DFN5尺寸1.7×1.4mm
