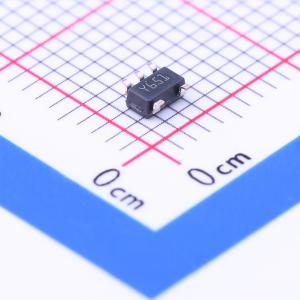

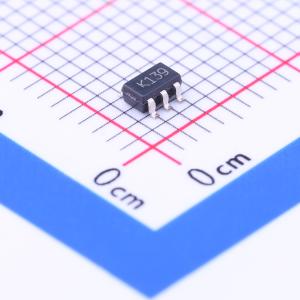

温馨提醒：图片仅供参考，商品以实物为准
TSV621AILT
微功耗（29uA）低偏移轨到轨输入/输出5V CMOS单路运算放大器，GBP = 420kHz
- 描述
- TSV620、TSV620A、TSV621和TSV621A是单运算放大器，具备低电压、低功耗运行以及轨到轨输入输出的特性。TSV62x输入偏置电流极低，失调电压也很低（A版本最大为800 μV），非常适合需要高精度的应用。该器件可在1.5至5.5 V的电源电压范围内工作，因此适用于电池供电设备，并能延长其电池使用寿命
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV621AILT
- 商品编号
- C222119
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 420kHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 140V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 静态电流(Iq) | 29uA | |
| 输出电流 | 74mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
TSV620、TSV620A、TSV621和TSV621A系列运算放大器可在1.5V至5.5V电压范围内工作，其参数在1.8V、3.3V和5V电源下完全指定，且在-40°C至125°C的扩展温度范围内性能稳定。该系列器件具有轨到轨输入和输出特性，输入共模范围扩展至VCC-0.1V至VCC+0.1V，输出电平可接近电源轨（连接10kΩ电阻负载至VCC/2时，最大高于或低于电源轨35mV）。
商品特性
- 低电源电压：1.5V至5.5V
- 轨到轨输入和输出
- 低输入失调电压：A版本最大800μV
- 低功耗：典型值29μA
- 低功耗关断模式：TSV620典型值5nA
- 增益带宽积：典型值420kHz
- 单位增益稳定
- 微型封装：SC70-5/6、SOT23-5/6
- 低输入偏置电流：典型值1pA
- 扩展温度范围：-40°C至125°C
- 4kV HBM（人体模型静电放电）
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
