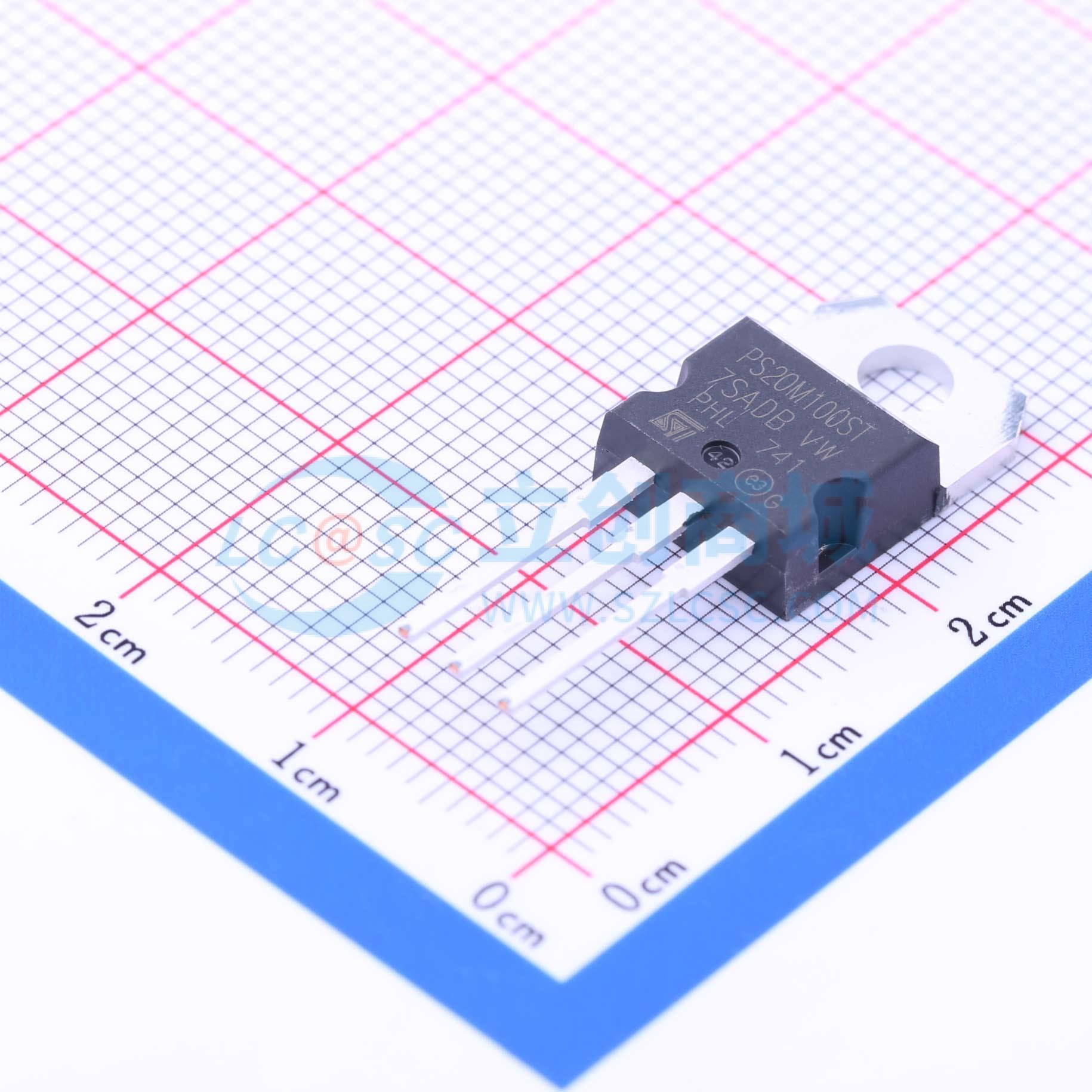

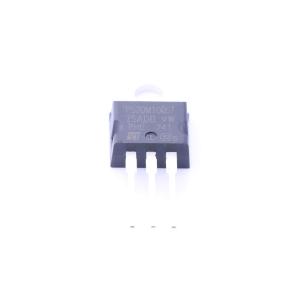

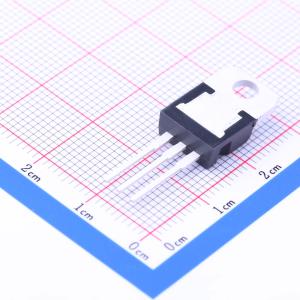

温馨提醒：图片仅供参考，商品以实物为准
STPS20M100ST
电压:100V 电流:20A
- 描述
- 100 V、20 A 3引线单路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20M100ST
- 商品编号
- C222114
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 850mV@20A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 40uA@100V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 530A |
商品概述
这款单肖特基整流器适用于高频开关模式电源。该器件采用TO-220AB、TO-220FPAB、D²PAK和I²PAK封装，适用于笔记本电脑、游戏机和台式机适配器，在这些应用中无论低负载还是高负载都能提供良好的效率。传导损耗可通过以下公式计算：P =0.425 × I_F(AV) +0.0088 × I_F²(RMS)
商品特性
- 正向压降低，传导损耗极小
- 具备雪崩额定值
- 高频工作
- 高电流能力
- 绝缘封装：绝缘电压为2000 VRMS（正弦）
- D²PAK封装可按需提供符合ECOPACK®2标准的组件
应用领域
- 笔记本电脑
- 游戏机
- 台式机适配器
