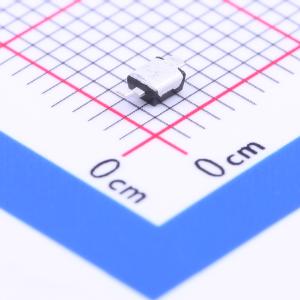

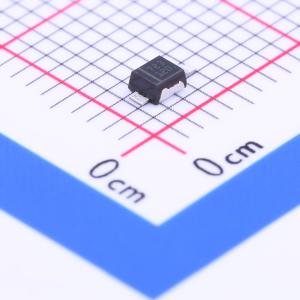

温馨提醒：图片仅供参考，商品以实物为准
STPS120M
电压:20V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 20 V、1 A STmite功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS120M
- 商品编号
- C221488
- 商品封装
- DO-216AA
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 490mV@1A | |
| 直流反向耐压(Vr) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 3.9uA@20V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用STmite封装，适用于低压、高频逆变器、续流和极性保护应用。由于封装尺寸小，该器件适用于电池供电设备（手机、笔记本电脑、PDA、打印机）以及充电器和PCMCIA卡。
商品特性
- 很小的导通损耗
- 可忽略的开关损耗
- 极快的开关速度
- 低正向压降，可提高效率并延长电池寿命
- 低热阻
- 规定了雪崩能力
- 导通损耗计算公式：P = 0.34 × I_F(AV) + 0.07 × I_F² (RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
- 电池供电设备（手机、笔记本电脑、PDA、打印机）
- 充电器
- PCMCIA卡
