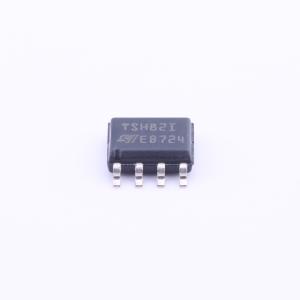

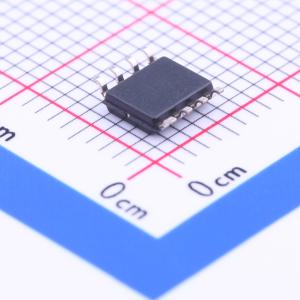

TSH82IDT
轨到轨视频运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供单通道、双通道和四通道运算放大器，具有高视频性能，带宽大、失真低、电源电压抑制比出色。这些放大器还具有大输出电压摆幅和高输出电流能力，可驱动标准150Ω负载。工作在4.5至12V的单电源或双电源电压下，在5V（±2.5V）和10V（±5V）电源下进行测试。某款器件还具有待机模式，可为运算放大器提供低功耗和高输出阻抗，此功能可实现高速和视频应用的节能或信号切换/复用。为节省电路板空间和重量，采用SOT23-5、SO8、TSSOP8和TSSOP14塑料微封装。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSH82IDT
- 商品编号
- C221510
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 2 | |
| 滤波器阶数 | - | |
| 带宽(-3db) | 100MHz | |
| 压摆率(SR) | 100V/us | |
| 微分增益 | 0.5% | |
| 微分相位 | 0.5deg |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 6uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 4.5V~12V | |
| 静态电流(Iq) | 9.8mA | |
| 功能特性 | 使能/关断功能 | |
| 输出电流 | 55mA |
商品概述
TSH8x系列提供单路、双路和四路运算放大器，具有高视频性能，包括大带宽、低失真和出色的电源电压抑制能力。这些放大器还具有大输出电压摆幅和高输出电流能力，可驱动标准150Ω负载。它们可在4.5至12V的单电源或双电源电压下工作，并在5V（±2.5V）和10V（±5V）电源下进行测试。TSH81器件还具有待机模式，可为运算放大器提供低功耗和高输出阻抗，此功能允许在高速和视频应用中节省功率或进行信号切换/多路复用。为节省电路板空间和重量，TSH8x系列提供SOT23-5、SO8、TSSOP8和TSSOP14塑料微封装。
商品特性
- 工作电压范围4.5至12V
- 3dB带宽：100MHz
- 压摆率100V/μs
- 输出电流高达55mA
- 输入单电源电压
- 输出轨到轨
- 适用于150Ω负载
- 低失真，总谐波失真（THD）0.1%
- 封装形式：SOT23-5、SO8和TSSOP
- 汽车级认证
应用领域
- 视频缓冲器
- A/D转换器驱动器
- 高保真应用
