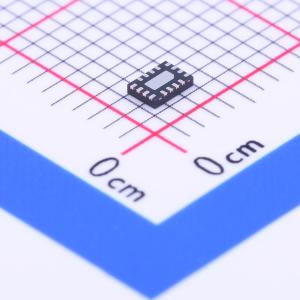

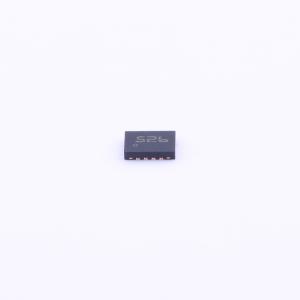

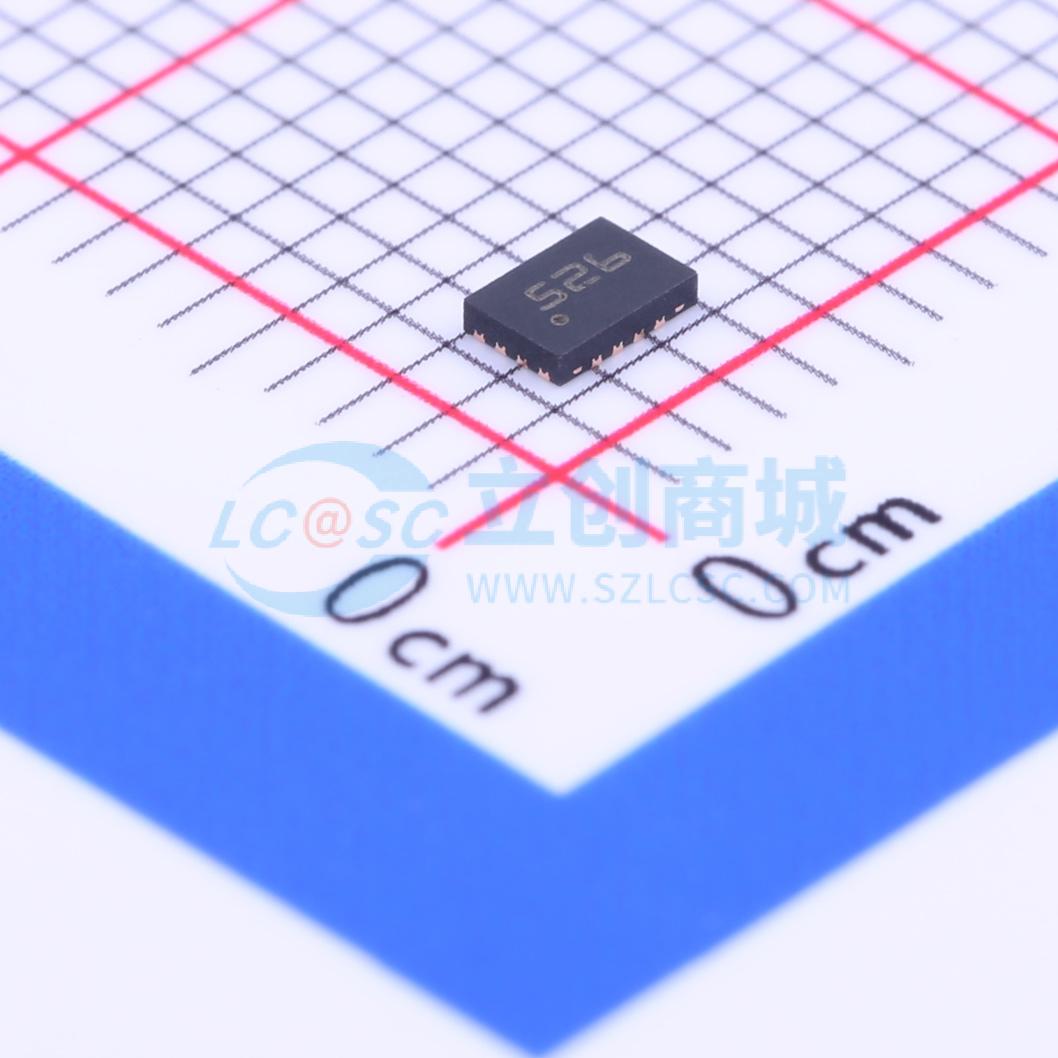

STG3693QTR

品牌名称: ST(意法半导体)
商品型号: STG3693QTR
商品编号: C221512
商品封装: QFN-16L-EP(1.8x2.6)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

STG3693是一款高速CMOS低压四路模拟单刀双掷（SPDT）开关或2:1复用/解复用开关，采用硅栅C2MOS技术制造。其工作电压范围为1.65V至4.3V，非常适合便携式应用。 nSEL输入用于控制开关。当nSEL输入为高电平时，开关S1导通（它们连接到公共端口Dn）；当nSEL输入为低电平时，开关S1断开（两端口之间呈高阻抗状态）。当nSEL输入为低电平时，开关S2导通（它连接到公共端口D）；当nSEL输入为高电平时，开关S2断开（两端口之间呈高阻抗状态）。其他关键特性包括快速开关速度、先断后通延迟时间和超低功耗。所有输入和输出均配备静电放电保护电路，使其具备抗静电放电能力和瞬态过电压保护。

商品特性

超低功耗：在环境温度T_A = 85℃时，I_CC = 0.2μA（最大值）
低导通电阻：在V_CC = 3.0V、环境温度T_A = 25℃时，R_ON = 4Ω
宽工作电压范围：单电源V_CC（工作电压）为1.65V至4.3V
在V_CC = 2.3V至3.0V时，数字控制输入具有4.3V耐压和1.8V兼容阈值
所有通道的典型带宽（-3dB）为800MHz
闩锁性能符合JESD 78 II类标准，超过100mA
静电放电性能超过JESD22 - 2000V人体模型（A114 - A）
符合USB（2.0）高速（480Mbps）信号切换标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	1.65V~4.3V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	5Ω
	关闭时间(toff)	4ns
	工作温度	-55℃~+125℃
	带宽	800MHz
	传播延迟(tpd)	250ps
