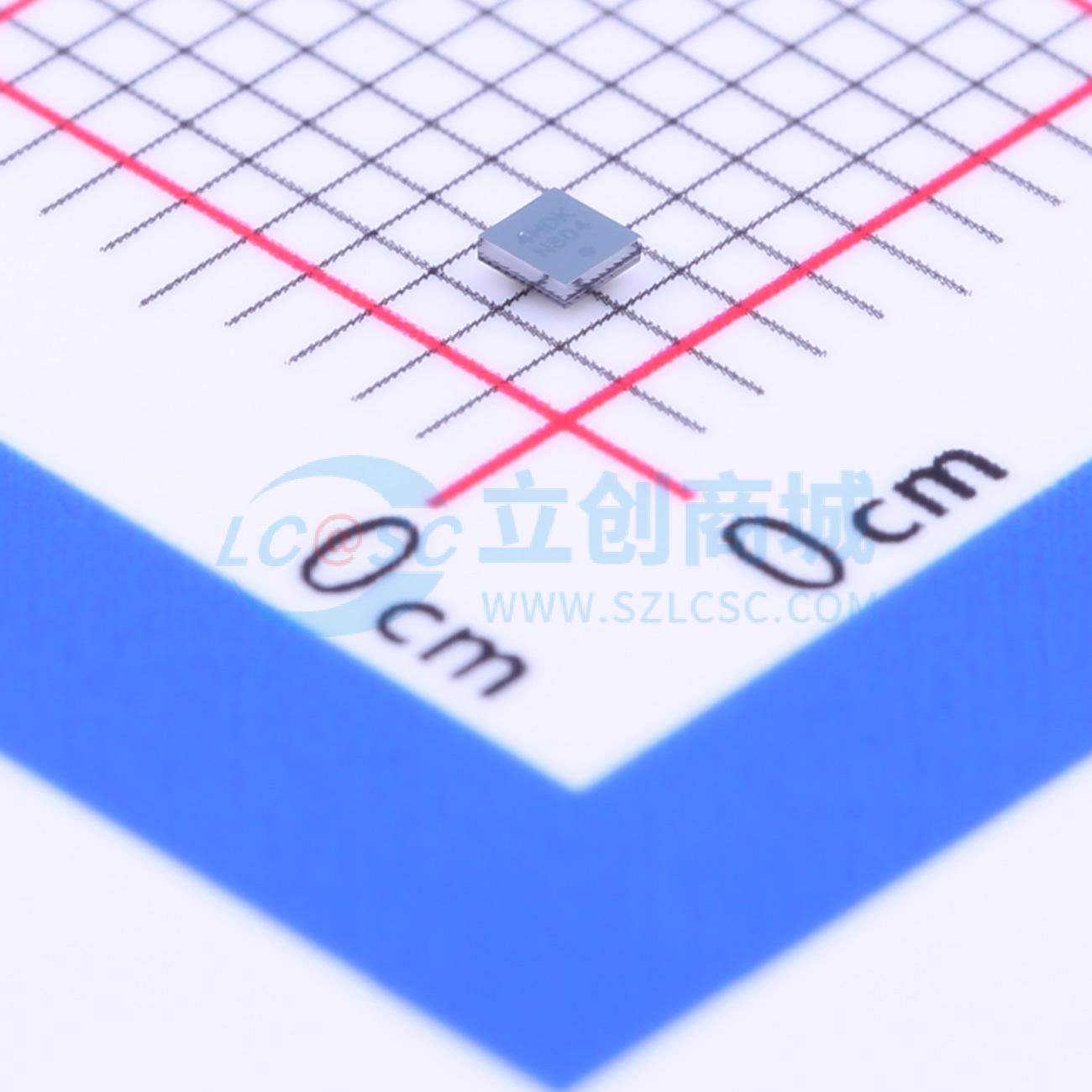

温馨提醒：图片仅供参考，商品以实物为准
M24256-DFCS6TP/K
256-Kbit I2C兼容EEPROM，32 K字节存储容量
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M24256是一款256-Kbit I2C兼容EEPROM，组织为32 K × 8位。支持所有I2C总线模式，包括1 MHz、400 kHz和100 kHz。具有32 K字节的EEPROM，页面大小为64字节。支持单电源电压和高速操作，工作电压范围为1.7V到5.5V。工作温度范围为-40°C至+85°C，具有超过4百万次写入周期寿命和超过200年的数据保留时间。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24256-DFCS6TP/K
- 商品编号
- C221515
- 商品封装
- WLCSP-8(1.3x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.05625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 256Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | - |
商品概述
M24256是一款256-Kbit I²C兼容的EEPROM（电可擦可编程存储器），组织形式为32K×8位。M24256-BW可在2.5V至5.5V的电源电压下工作。
商品特性
- 兼容所有I²C总线模式：1MHz、400kHz、100kHz
- 存储阵列：256Kbit（32K字节）EEPROM，页大小64字节；M24256-D型号包含额外的可写锁定页
- 单电源电压且高速：1MHz时钟下工作电压范围为1.7V至5.5V
- 写入性能：字节写入在5ms内完成，页写入在5ms内完成
- 工作温度范围：-40℃至+85℃
- 支持随机和顺序读取模式
- 具备整个存储阵列的写保护功能
- 增强的ESD/闩锁保护
- 写入周期超过400万次
- 数据保留时间超过200年
- 提供多种封装形式：SO8 ECOPACK2®、TSSOP8 ECOPACK2®、UFDFPN8 ECOPACK2®、WLCSP ECOPACK2®、未切割晶圆（每个裸片均经过测试）
