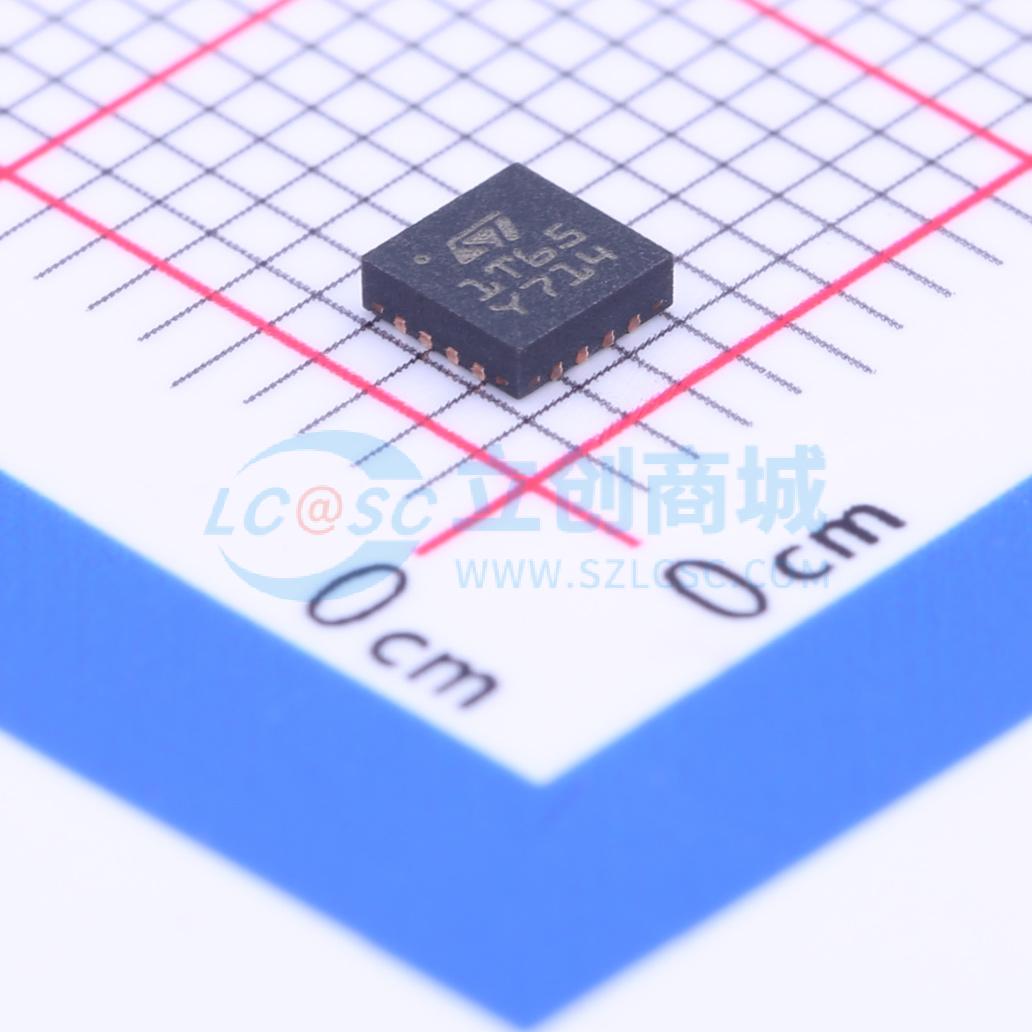

M41T65Q6F
M41T65Q6F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ST(意法半导体)
- 商品型号
- M41T65Q6F
- 商品编号
- C221503
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.3V~4.4V | |
| 工作温度 | -40℃~+85℃ |
商品概述
M41T6x是一款低功耗串行实时时钟（RTC），内置32.768 kHz振荡器。八个寄存器用于时钟/日历功能，采用二进制编码十进制（BCD）格式配置。另外八个寄存器用于提供闹钟、32 KHz输出、校准和看门狗功能的状态/控制。地址和数据通过两线双向串行传输。
商品特性
- 带闹钟功能的串行实时时钟（RTC）
- 400 kHz I²C串行接口
- 用于秒、分、时、星期、日期、月、年和世纪的内存映射寄存器
- 十分之一/百分之一秒寄存器
- 3V时350 nA的计时电流
- 低至1.0V仍可计时
- 1.3V至4.4V的I²C总线工作电压
- 最高4.4V的VCC，适用于锂离子电池供电
- 低工作电流35 μA（400 kHz I²C速度时）
- 上电时32 KHz方波输出开启，适用于驱动低功耗模式的微控制器，可禁用（M41T62/64）
- 可编程的1 Hz至32 KHz方波输出（M41T62/64）
- 带中断功能的可编程闹钟（M41T62/65）
- 32 KHz晶体振荡器集成晶体负载电容，可与高串联电阻晶体配合工作
- 振荡器停止检测，监控时钟运行
- 精确的可编程看门狗，超时时间从62.5 ms至31分钟
- 软件时钟校准，可将计时精度调整到±2 ppm（每月±5秒）
- 自动闰年补偿
- -40至+85 ℃工作温度范围
- 两种封装选项
- 非常小的3x3 mm无铅无卤（ECOPACK2）16引脚QFN封装
- 超小的1.5x3.2 mm无铅无卤（ECOPACK2）8引脚陶瓷无引脚芯片载体，内置32 KHz晶体，无需外部振荡器组件（M41T62）
