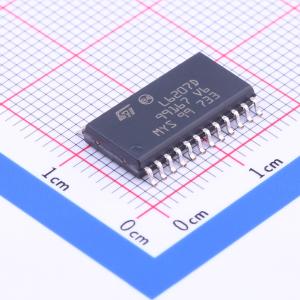

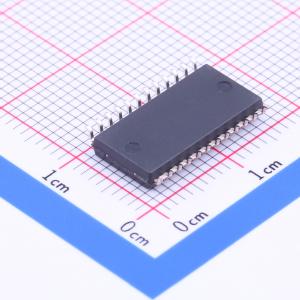

L6207D
52V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双全桥驱动器 采用PWM电流控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6207D
- 商品编号
- C221507
- 商品封装
- SO-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.9克(g)
- 立创商城设计参考
- 步进电机驱动-(3)25V~48V供电-(3)4A~6A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 8V~52V | |
| 电机驱动电压(Vm) | 8V~52V | |
| 输出电流 | 2.8A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 620mΩ | |
| 工作温度 | -25℃~+125℃ |
商品概述
L6207器件是一款专为电机控制应用设计的DMOS双全桥，采用BCD技术实现，该技术可在同一芯片上将隔离式DMOS功率晶体管与CMOS和双极电路相结合。该器件还包含两个独立的固定关断时间PWM电流控制器，用于执行斩波调节。L6207器件提供PowerDIP24 (20+2+2)、PowerSO36和SO24 (20+2+2)封装，其特点是高端功率MOSFET具备无损耗过流保护和热关断功能。
商品特性
- 工作电源电压范围为8至52 V
- 输出峰值电流为5.6 A（直流电流为2.8 A）
- 在结温Tj = 25 °C时，典型RDS(ON)值为0.3 Ω
- 工作频率高达100 KHz
- 无损耗过流保护
- 双独立固定tOFF PWM电流控制器
- 慢衰减同步整流
- 交叉导通保护
- 热关断
- 欠压锁定
- 集成快速续流二极管
应用领域
- 双极步进电机
- 双直流电机
